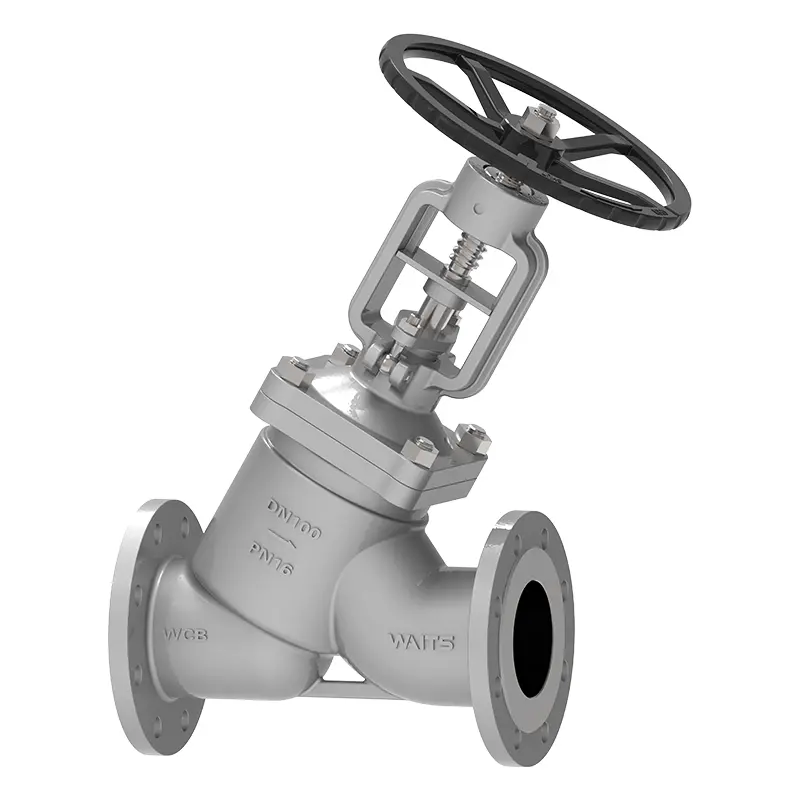

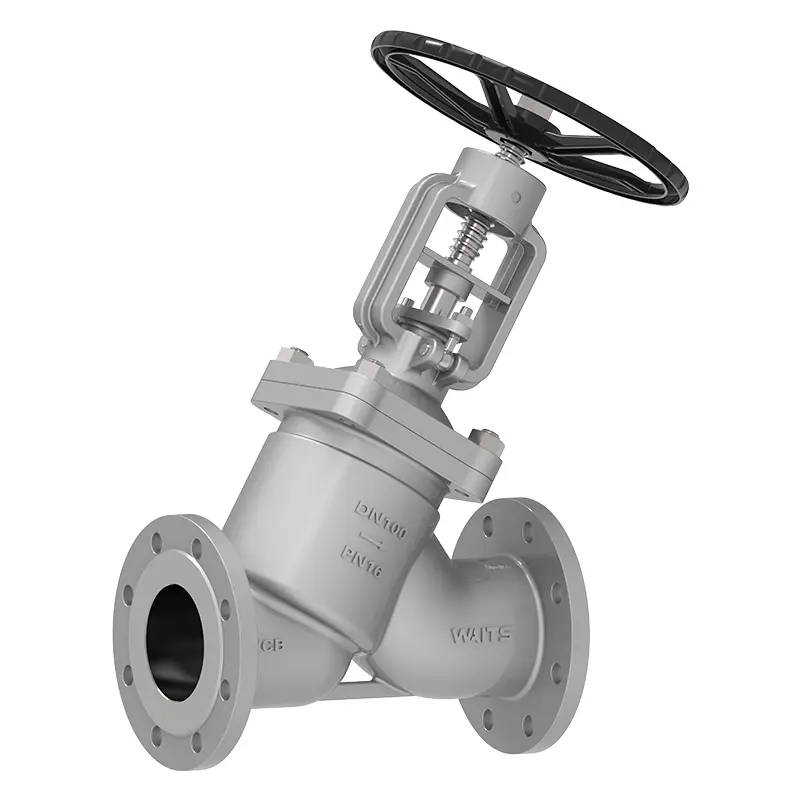

Y Bellows Globe Valve

Y Bellows Globe Valve vedtar metallbelg og pakker dobbeltforsegling. Når du trenger å bruke ventiler i høyt trykk, høyt temperatur og etsende miljø, kan du vurdere ventilens ventil. Den kompakte strukturen er enkel å vedlikeholde, noe som kan redusere driftsstans og kostnad, og generere inntekter for deg!

Send forespørsel

produktbeskrivelse

Venterventil av høy kvalitet Y Bellows Globe Valve vedtar "Y" -formet skråstrømningskanal inni, noe som reduserer væskemotstanden betydelig, noe som gjør den til en god ventil for høy viskositet eller enkle størkningsmedier. Den bruker metallbelokker i stedet for tradisjonell pakningsforsegling for effektivt å forhindre lekkasje av medier. Ventilstammen bruker trykk for å skyve den koniske ventilskiven til ventilsetet. Tetningsoverflaten er sveiset med stellittlegering, som kan forhindre at du lekker selv under høyt trykk. Den koniske utformingen av ventilskiven har også en "skrubbeffekt" for automatisk å fjerne urenheter på tetningsoverflaten.

Implementeringsstandarder-y Bellows Globe Valve
Designstandarder	DIN3356 /BS1873 /ASME B16.34
Flensstandard	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Forbindelse	RF/FF/RTJ
Testaksept	Og 12266 API598
Strukturlengde	EN558
Trykk- og temperaturvurderinger	ASME B16.34
Brannprøve	API607 API6FA
Lav lekkasjestandard	API 622
Antikorrosjonsdesign	NACE MR 0175
Application-Y Bellows Globe Valve
Størrelse	DN15 ~ DN500
Trykkområde	PN16 ~ PN420
Temperaturområde	-40 ℃～ 350 ℃‌
Søknad	Oljeprodukter med høy temperatur, naturgass, flytende gass, kjeledampelinjer, gjæringstanker osv. I raffinerier
Stasjonsmodus	Håndhjul, skrågir, elektrisk, pneumatisk osv.
Ventilkropp/ventildeksel	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tetningsflate	Kropp, kropp kledd i jernbasert legering, kledning av hardbasert legering
Ventilstamme	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventilstamme mutter	Kobberlegering
Rod	Fleksibel grafitt, grafitt asbestpakking, polytetrafluoretylen ...

Produktfunksjoner

1. Y Bellows Globe Valve vedtar metallbelg og pakker dobbeltforsegling for å sikre null lekkasje og forbedre sikkerheten.

2. Laget av korrosjonsbestandige materialer som rustfritt stål, er det egnet for forskjellige etsende medier.

3. Y-type strømningskanaldesign, optimalisert strømningskanaldesign reduserer motstand, forbedrer væskeeffektiviteten og reduserer energiforbruket.

Applikasjoner

Varmt oljesystem, dampsystem, varmt og kaldt vannsystem, etc.

Fordeler

1. Belge tetningselement. Nøkkelkomponenten i belgen forseglet stoppventil er metallbelgen. Det er forbindelsen mellom ventildekselet og ventilstammen, som vedtar den automatiske rullesveiseprosessen. Metallbelgenene forhindrer delvis lekkasje av ventilstammen.

3. Y Bellows Globe Valve kan direkte smøre ventilstammen, mutteren og hylsen.

4. Ergonomisk håndhjul, lett å betjene, du kan bruke det i flere år
