Støpt stålklodeventil

Waits 'støpt stålklodeventil er av gunstig pris, utmerket kvalitet og ytelse med høy kostnad. Vi ble grunnlagt i USA i 1994 og etablerte en gren i Kina i 2008. Vi har to produksjonsbaser i Wenzhou og Tianjin. Støpt stålklodeventil kan nøyaktig kontrollere væsker og er et valg av høy kvalitet for rørledningsvæskekontroll. Det er dypt foretrukket av det internasjonale markedet, spesielt i Europa, Amerika, Midt -Østen og andre regioner.

Send forespørsel

produktbeskrivelse

Boltet panseret støpt stålklodeventil er en stoppventil med boltet kropp og dekke, og en pakning eller åttekantet tetningsring er installert i midten som en tetning. I henhold til de forskjellige installasjonsposisjonene, kan klodeventilen deles inn i klobe-ventilen (T-type klodeventil) og direkte-flow Globe Valve (Y-type klodeventil). Siden ventilstammen har et relativt kort åpnings- eller lukkestrøk og har en veldig pålitelig avskjæringsfunksjon, og siden endringen av ventilsetets åpning er proporsjonal med hjerneslaget til ventilskiven, er den veldig egnet for å regulere strømmen. Det kan brukes til å kutte av, regulere og strupe væskeledninger som tappevann, kloakk, konstruksjon, mat, strøm, medisin, metallurgi, tekstil, energi, etc. Globeventilen er vanligvis koblet til rørledningen ved flensforbindelse eller sveiseforbindelse. De valgfrie stasjonsenhetene er: håndhjul, skråutstyr, elektrisk, pneumatisk osv.

Implementeringsstandarder

Designstandard	ASME B16.34, BS 1873, EN 558-1, GOST
Flensstandarder	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Sluttforbindelse	RF, RTJ, BW, etc.
Inspeksjon og test	API 598, fra 3230, Gost
Ansikt til ansikt	ASME B16.10, DIN 3202, EN 1092-1
Trykk- og temperaturvurderinger	ASME B16.34
Brannsikker test	API607, API6FA
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103, Nace Mr 0175

Søknad

Størrelse	2 "-24", DN50 DN600
Trykkvurdering	Klasse 150-1500, PN10-PN260
Driftstemperatur	-60 ° C ~ 450 ° C.
Søknadsområde	Tappvann, kloakk, konstruksjon, petroleum, kjemisk industri, mat, medisin, tekstil, strøm, skipsbygging, metallurgi, energisystem, etc.
Operatør	HW, utstyr, elektrisk, pneumatisk osv.
Kroppsmateriale	Karbonstål, rustfritt stål, tosidig rustfritt stål, legeringsstål, monel, al bronse, etc.
Tetningsflate	Kropp, kropp kledd i jernbasert legering, kledning av hardbasert legering
Ventilstamme	F6A F304 F316 F51 F53 Monel K500
Ventilstamme mutter	Kobberlegering
Pakking	Fleksibel grafitt, grafitt asbestpakking, polytetrafluoretylen ...

Ytelsesfunksjoner

1. Støpt stålklodeventil er avhengig av ventilstamtrykket for å lage ventilskivetetningsoverflaten og ventilsetets tetningsoverflate passer tett for å forhindre strømning av medium. Det tilhører F -tvangs tetningsventilen.
2. Mediets strømningsretning for klodeventilen er "lav inn og høy ut" og "høyt inn og lav ut". Mediet har bare lov til å strømme i en retning og har retning under installasjonen.
3. Strukturformene for ventillegemet er rett gjennom, direkte strømning og høyre vinkel.
4. Når klodeventilen åpnes, når åpningshøyden på ventilskiven når 25% til 30% av stoppventilens nominelle diameter, har strømningshastigheten nådd det maksimale, noe som indikerer at stoppventilen har nådd den helt åpne posisjonen.
5. Ventilstrukturen er enklere enn portventilen, og det er mer praktisk å produsere og vedlikeholde.
6. Tetningsoverflaten er ikke lett å ha på seg og riper, og tetningsytelsen er bra. Det er ingen relativ glidning mellom ventilskiven og ventilkroppens tetningsoverflate under åpning og lukking, så slitasje og riper er ikke alvorlig, tetningsytelsen er god, og levetiden er lang.
7. Når du åpner og lukker, er ventilskivestrøket liten, så høyden på kloden er mindre enn portventilen, men strukturell lengde er lengre enn portventilen.
8. Åpnings- og lukkemomentet er stort og krever mer innsats.
9. Væskemotstanden er stor fordi den middels kanal i ventillegemet er kronglete, væskemotstanden er stor, og strømforbruket er stort.
10. Ventilskiven er ofte erodert når den åpnes helt.

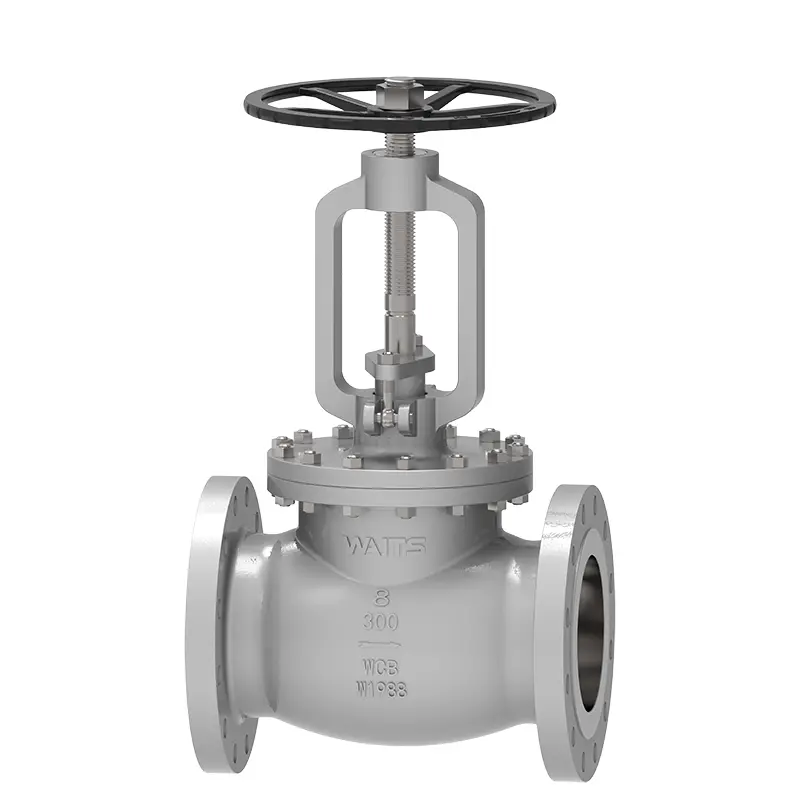

Cast Steel Globe Valve
