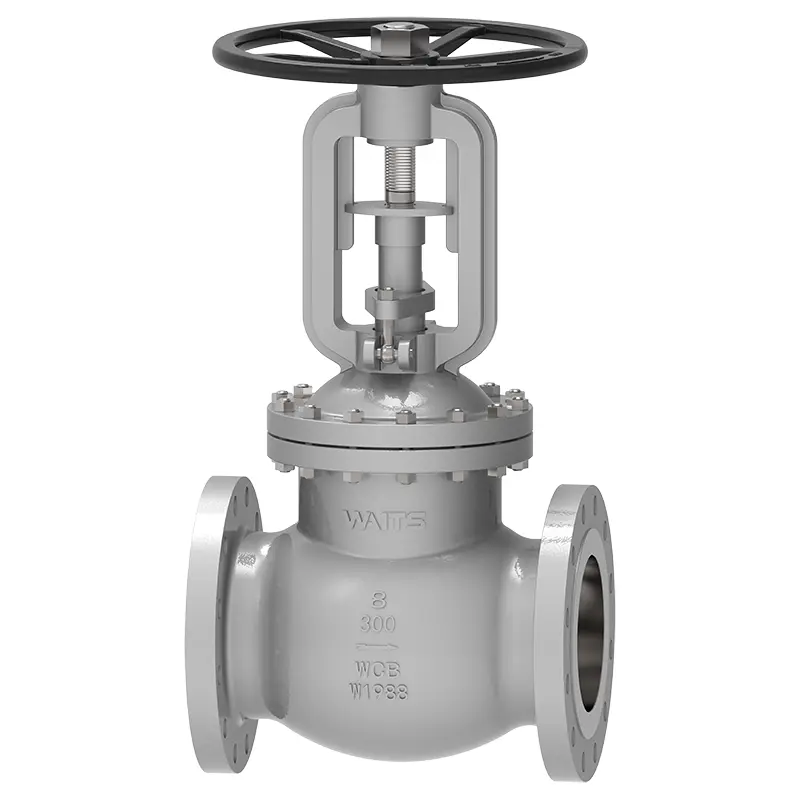

Bellow Seal Globe Valve

Bellow Seal Globe Valve er en pålitelig ventil produsert av Waits. Produktet kan brukes i urban oppvarming, gassoverføring, damprørledninger og store vannvernprosjekter. Det har en prisfordel og har blitt anerkjent av mange utenlandske fabrikkkunder. Det selges mye i Italia, Frankrike, Spania i Europa og Saudi -Arabia, Iran, Israel i Midt -Østen.

Send forespørsel

produktbeskrivelse

Bellow Seal Globe -ventilen sveises av automatisk rullende sveising for å danne en metallbarriere mellom væskemediet og atmosfæren, noe som sikrer null lekkasjesign på ventilstammen. Den indre strukturen til denne ventilen er en belgstruktur. Den nedre enden av belgen på rustfritt stål sveises til ventilstammen for å forhindre at prosessvæsken korroderer ventilstammen. Den andre enden er plassert mellom ventillegemet og ventildekselet for å danne en statisk tetning. Dobbelt tetningsdesign er tatt i bruk. Hvis belgen mislykkes, vil ventilstammepakningen også unngå lekkasje. Belgen sveises til ventilstammen for å opprettholde stabil driftsytelse og unngå ventilstamvibrasjon forårsaket av ventilpluggvibrasjon. Det er best egnet for rørledninger med damp, brennbar, eksplosiv, termisk olje, høy renhet, giftig og andre medier.

Implementeringsstandarder

Designstandard	Av 3356, ASME B16.34, GOST
Flensstandarder	DIN2543-2545 ， ASME B16.5 ， ASME B16.47
Sluttforbindelse	RF, RTJ, BW, etc.
Inspeksjon og test	Av 3230, API 598, GOST
Ansikt til ansikt	Av 3203, ASME B16.10, GOST
Trykk- og temperaturvurderinger	ASME B16.34
Brannsikker test	API607, API6FA
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103, Nace Mr 0175

Søknad

Størrelse	2 "-24", DN50 DN600
Trykkvurdering	Klasse 150-1500, PN10-PN260
Driftstemperatur	-20 ℃ ~ 350 ℃
Søknadsområde	Tappvann, kloakk, konstruksjon, petroleum, kjemisk industri, mat, medisin, tekstil, strøm, skipsbygging, metallurgi, energisystem, etc.
Operatør	HW, utstyr, elektrisk, pneumatisk osv.
Kroppsmateriale	Karbonstål, rustfritt stål, tosidig rustfritt stål, legeringsstål, monel, al bronse, etc.
Tetningsflate	Kropp, kropp kledd i jernbasert legering, kledning av hardbasert legering
Ventilstamme	F6A F304 F316 F51 F53 Monel K500
Ventilstamme mutter	Kobberlegering
Pakking	Fleksibel grafitt, grafitt asbestpakking, polytetrafluoretylen ...

Fordeler med Bellow Seal Globe Valve

1. Rimelig produktstruktur, pålitelig tetningsytelse, vakkert utseende;

2. Medbasert hard legering som dukker opp på tetningsoverflaten, god slitestyrke, korrosjonsmotstand, anti-friksjonsytelse, lang levetid;

3. Ventilstamtempering og overflatens nitriding, med god antikorrosjon og anti-friksjonsytelse;

4. Bellow Seal Globe Valve Double Seal, mer pålitelig ytelse;

5. Ventilstamløftingsposisjonsindikasjon, mer intuitiv;

6. Deltemateriale, flens og rumpesveisetallstørrelse kan nå velges i henhold til faktiske forhold eller brukerkrav for å imøtekomme forskjellige ingeniørbehov.

Produktfunksjoner for Bellow Seal Globe Valve:

1. Dobbelt tetningsdesign (Bellows + Packing). Hvis belgen mislykkes, vil ventilstammepakningen også unngå lekkasje og oppfylle internasjonale tetningsstandarder;

2. Ingen væsketap, reduserer energitap og forbedrer sikkerhetsutstyrets sikkerhet;

3. Lang levetid, reduser vedlikeholdstider og reduser driftskostnadene;

4. Sterk og holdbar belgede tetningsdesign sikrer null lekkasje av ventilstammen og gir vedlikeholdsfrie forhold;

5. Gassmedium ventilsetet vedtar PTFE mykt tetningsmateriale for å forbedre forseglingen av denne ventilen;

6. Den høye temperaturbestandige ventilsetet vedtar konisk hard tetning for å oppnå null lekkasje av lufttett ytelse;
