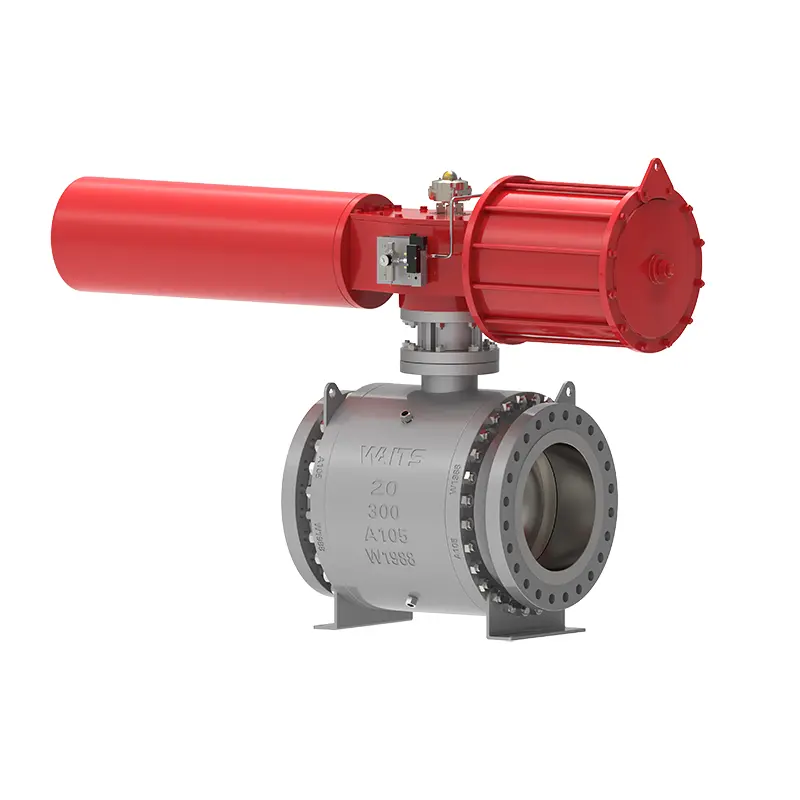

Trunnion kuleventil

Waits Valve, med sin komplette produksjonslinje, kan gi deg kuleventilprodukter. Vi har rik erfaring innen ventildesign og produksjon, og insisterer på produktkvalitet og relaterte tjenester, fortrinnsrett produktpriser og rettidig levering. Vi vurderer forskjellige applikasjoner fullt ut og tar i bruk forskjellige produksjonsstandarder, for eksempel API6D/ ISO17292/BS5351, etc.

Send forespørsel

produktbeskrivelse

Trunnion kuleventil er en kuleventil i stål, som er designet og produsert med full vurdering av ytelse og total levetid i bruk. Ventilhuset er smidd med materialer av høy kvalitet, ballen er installert, og midtflensen og halsen er boltet. Ventilsetet oppstrøms og nedstrøms er enkeltstempeleffekter, DBB-funksjon. Samtidig er det tre strukturer for tetningen mellom ventilsetet og kulen:

1. Tradisjonell myk forseglingsstruktur;

2. Trekantet ringtetningsstruktur;

3. Hard forseglingsstruktur.

Implementeringsstandarder

Designstandarder	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flensstandarder	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Tilkoblingsmetoder	RF, RTJ, BW
Testing og aksept	API598, API 6D, BS12569;
Strukturell lengde	ASME B16.10, BS 558, BS12982, ISO 5752;
Trykk og temperaturnivåer	ASME B16.34、
Krav til brannvern	API6FA API607
Lave lekkasjestandarder	ISO 15848-1, API 622
Anti-korrosjon design	NACE MR 0103, NACE MR 0175

Søknad

Størrelse	NPS 1" ~ 60" DN25~DN1500
Trykkområde	Klasse150~ 2500 PN10-PN420
Temperaturområde	；-196℃ ~ +260℃
Bruksområde	Vann fra springen, kloakk, bygg, petroleum, kjemisk industri, mat, medisin, tekstil, elektrisitet, skipsbygging, metallurgi, energisystem, etc.
Kjøremodus	Turbin, pneumatisk, elektrisk
Ventilhus	Smiing: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Støpegods: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	Sphere: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ventilsetestøttering	Setestøttering: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Ventilseteinnsats	PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilstamme	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ytelsesfunksjoner

1. Ventilspindelen er utformet for å forhindre at ventilstammen støtes ut av ventilhuset på grunn av feil betjening.
2. Trunion kuleventilen har en brannsikker og antistatisk enhet.
3. Nødtettende fettinjeksjonsporter er utformet ved ventilsetet og ventilstammetetningen. Normal tetting er ikke avhengig av tetningsfett. Når tetningsflaten er skadet og forårsaker lekkasje, kan tetningsfett injiseres for nødreparasjon. Hver fettinjeksjonsport er utstyrt med en fettinjeksjonsventil og en innebygd enveisventil.
4. En tømmeventil er installert i den laveste posisjonen av ventilhuset for å ventilere og tømme ventilhulen; en lufteventil er installert på den øvre delen av ventilhuset for å lufte og rense ventilhulrommet online. Dreneringsventilen og lufteventilen kan være isolasjonsventiler eller spesielle utløpsskjøter for å sikre sikkerhet, pålitelighet og bekvemmelighet.
5. Den er utstyrt med en koblingsplate som kan matche ulike drivenheter, inkludert håndtak, snekkegir, elektrisk, pneumatisk, gass-væske kobling, elektrohydraulisk kobling, etc.
6. Ventilen med sveisede ender kan justere ventilendematerialet (overgangsseksjonen) i henhold til brukerens rørledningsmaterialkvalitet for å sikre tilpasningsevnen og sveisbarheten til materialets styrke. For ventiler med hylser i begge ender kan lengden på hylsene sikre at sveiseoperasjoner på stedet ikke påvirker tetningsmaterialene.
7. Nedgravd design. For nedgravde ventiler forlenges ventilstammen i henhold til prosjektets behov for å lette operasjoner over bakken, og de tilsvarende fettinjeksjons-, kloakkutslippene og ventilasjonsanordningene forlenges fra røret til bakken. Høyden på nedgravd og hevet ventil oppgis av kunden.
