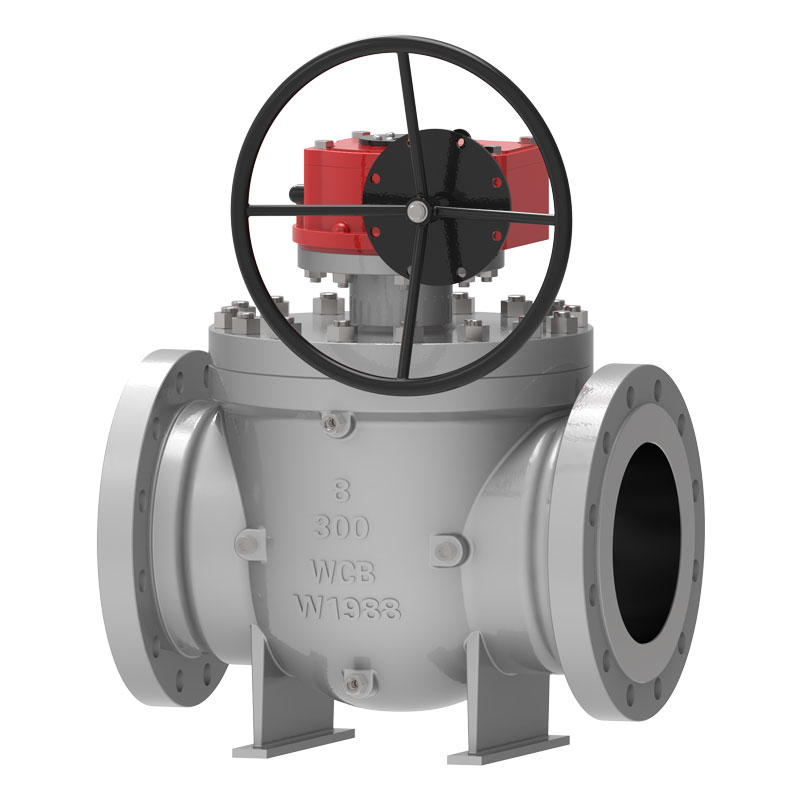

Topp inngangs kuleventil
  • Topp inngangs kuleventilTopp inngangs kuleventil

Topp inngangs kuleventil

Waits er en stor ventilprodusent og leverandør. Den komplette produksjonslinjen kan produsere høykvalitets toppinngangskuleventiler. Denne kuleventilen er designet, produsert og inspisert i strengt samsvar med API-standarder. Kjøremetoden kan gi kundene mange løsninger. Vi har mer enn én produksjonsbase, og vår leveringskapasitet er veldig pålitelig, noe som er dypt elsket av nye og gamle kunder.

Send forespørsel

produktbeskrivelse

Toppinngangskuleventil brukes hovedsakelig i rørledninger og industrielle systemer. På grunnlag av tradisjonell fullboret kuleventil har den fordelene med online vedlikehold og redusert lekkasje. Driftsmetoden kan være manuell, girkasse, pneumatisk, elektrisk, gass-væskekobling, elektrohydraulisk kobling, etc.


Implementeringsstandarder

Designstandarder API 608, API 6D, ASME B16.34
Flensstandarder ASME B 16.5, ASME B16.47, ASME B16.25,
Tilkoblingsmetoder RF, RTJ, BW
Testing og aksept API598, API 6D,
Strukturell lengde API 6D, ASME B16.10
Trykk og temperaturnivåer ASME B16.34、
Krav til brannvern API6FA API607
Lave lekkasjestandarder ISO 15848-1, API 622
Anti-korrosjon design NACE MR 0103, NACE MR 0175


Søknad

Størrelse NPS1-1/2"~ 60"DN40~DN1500
Trykkområde Klasse150~ 2500 PN10-PN420
Temperaturområde ;-60*C ~ +260°C
Bruksområde Petroleum, kjemisk industri, metallurgi, lett industri, kraftverk, vannforsyning i bykonstruksjoner, lavtemperaturarbeidsforhold og langdistanserørledninger som olje, gass og naturgass.
Kjøremodus Turbin, pneumatisk, elektrisk
Ventilhus Smiing: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel,
Støpegods: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball Sphere: CS+ENP, A182 F304, F304L, F316, F316L, F51,
F53, CS+TCC, CS+Ni60
Ventilsetestøttering Setestøttering: CS+ENP, A182 F304, F304L, F316, F316L, F51,
F53, CS+TCC, CS+Ni55
Ventilseteinnsats PTFE, RPTFE, Nylon, Devlon, PEEK
Ventilstamme A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH


Ytelsesfunksjoner

1. Den største forskjellen mellom toppinngangskuleventil og vanlig ventil er at den kan vedlikeholdes online uten å demontere ventilen fra rørledningen, noe som reduserer vedlikeholdskostnadene og forlenger levetiden. Den vedtar en sveiset endestruktur og er installert på rørledningen, som ikke påvirkes av rørledningsspenning og sikrer tetningspålitelighet.
2. Ventilsetetetningen inkluderer ventilsete, ventilsetering og andre komponenter. Ventilseteringen kan flyte uavhengig i aksial posisjon. Gjennom forspenningsfjæren kan ventilsetet tettes under null trykk og lavtrykksforhold. Denne designen brukes for å oppnå evnen til å lukke ventilen under arbeidstrykk og høytrykksforhold. På utsiden av ventilseteringen setter vi inn O-ringer og elastiske ringer for å sikre tetning mellom ventilsetet og ventilhuset. Når det oppstår brann på stedet for bruk av ekspandert grafitt, kan tetningsytelsen også opprettholdes. 3. Når ventilsetet og ventilstammetetningen lekker på grunn av skade, kan tetningsfettet som injiseres av fettinjeksjonsventilen oppnå effekten av nødforsegling. Når ventilen er i normal driftstilstand, kan fettet injiseres gjennom fettinjeksjonsventilen for å smøre ventilstammen og kuleoverflaten, noe som gjør åpningen og lukkingen mer fleksibel.
4. For ventiler som er installert under bakken, kan ventilstammen til ventilen forlenges etter behov, og størrelsen kan være etter kundenes behov. Alle avløpsrør, eksosrør og nødfettinjeksjonsanordninger forlenges tilsvarende, og andre relaterte rørledninger er nær den forlengede delen av ventilen. Kloakkventilen, lufteventilen og fettinjeksjonsventilen er koblet til bakken for installasjon, for å lette regelmessig vedlikehold av hovedventilen.
5. De øvre og nedre ventilstammene er designet for antistatisk i henhold til API6D og ISO17292 standarder.
6. Når et enkelt stempel ventilsete brukes oppstrøms og et dobbelt stempel ventilsete brukes nedstrøms, har ventilen en dobbel blokkeringsfunksjon og kan kutte av media fra oppstrøms og nedstrøms samtidig. Når massen som holdes tilbake i ventilhulrommet er unormalt trykksatt på grunn av temperaturøkning, kan ventilsetet automatisk slippe trykket (utløp til oppstrømssiden).
7. Kulen til den øvre inngangskuleventilen er festet, og overflaten er slipt, polert og herdet. Et glidelager er installert mellom kulen og ventilstammen for å redusere friksjon og arbeidsmoment.
8. Forbindelsesflensen mellom ventilen og aktuatoren samsvarer med ISO 5211-standardene, som er lettere å tilpasse og bytte ut.

Top Entry Ball Valve
