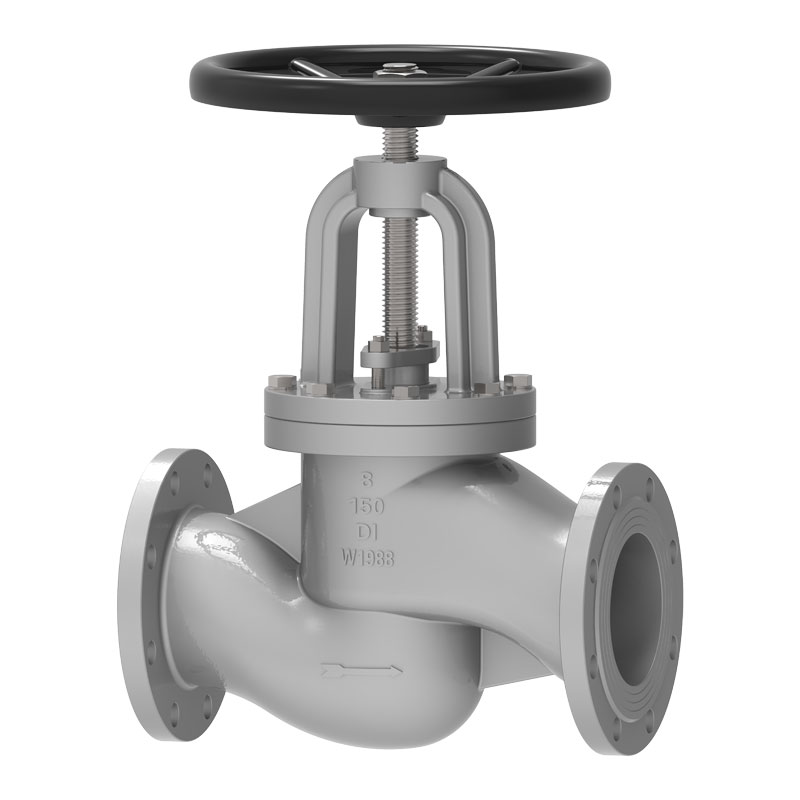

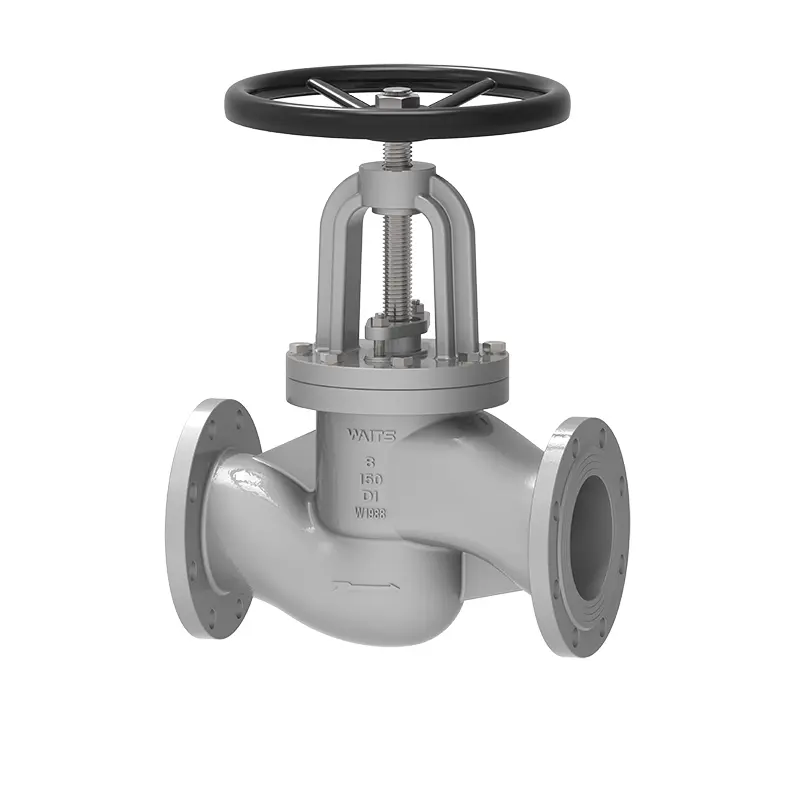

Duktil jerns mønsterklodeventil

Den duktile jerns mønsterklodeventil produsert av Waits er i samsvar med AISI/DIN/BS/standarder, med stabil ytelse og ytelse med høy kostnad. Vi ble opprinnelig etablert i USA, og nå ligger vårt globale hovedkvarter i Wenzhou, Kina. Vi har mer enn en produksjonsbase, stabil forsyning og kan gi deg fortrinnspriser.

Send forespørsel

produktbeskrivelse

Det duktile jerns mønsterklodeventil produsert av Waits er designet for presis strømningskontroll og minimumslekkasje. Vi velger nøye råvarer for å sikre at ventilens korrosjonsbestandighet og slitestyrke er innenfor et pålitelig område og egnet for langvarig bruk.
Denne klodeventilen er designet for å tilpasse seg høye trykkforhold og kan forbli stabil og pålitelig i forskjellige industrielle anvendelser. Den tilpasser seg forskjellige arbeidsforhold og rørledningskarakteristikker, og krever ikke hyppig vedlikehold. Det har en god levetid og reduserer dine arbeids- og vedlikeholdskostnader under bruk.
Gassekapasiteten til det duktile jerns mønsterklodeventil er mye brukt i vannbehandlingsanlegg, dampapplikasjoner og kjemiske industrier. I tillegg vil noen høytrykkssystemer også velge denne ventilen på grunn av sin gode strukturelle styrke og sterk tilpasningsevne.

Implementeringsstandarder

Designstandarder	, API603, ASME B16.34, fra 3352, EN1984
Flensstandarder	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Tilkoblingsmetoder	SW, RF,
Testing og aksept	API598, DIN 3230, EN 12569
Strukturell lengde	ASME B16.10, DIN3352-F4/F5, EN 558-1
Trykk- og temperaturnivåer	ASME B16.34 、
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103, Nace Mr 0175

Søknad

Størrelse	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Trykkområde	CL125 ~ CL300 PN10 ~ PN64
Temperaturområde	； -10 ° C ~ +220 ° C.
Søknadsområde	Tappvann, kloakk, konstruksjon, petroleum, kjemisk industri, mat, medisin, tekstil, strøm, skipsbygging, metallurgi, energisystem, etc.
Stasjonsmodus	Turbin, pneumatisk, elektrisk
Ventilkropp/ventildeksel	Di WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Ventilplate/ventilsete	AT, AT+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Ventilstamme	F6A F304 F316 F51 F53 Monel K500
Ventilstamme mutter	Kobberlegering
Pakking	Fleksibel grafitt, grafitt asbestpakking, polytetrafluoretylen ...

Ytelsesfunksjoner

(1) Strukturen til stoppventilen er enklere enn portventilen, og det er lettere å produsere og vedlikeholde.
(2) Tetningsoverflaten er ikke lett å ha på seg og riper, og tetningsytelsen er bra. Det er ingen relativ glidning mellom ventilskiven og tetningsoverflaten på ventillegemet under åpning og lukking, så slitasje og riper er ikke alvorlig, tetningsytelsen er god, og levetiden er lang.
(3) Når du åpner og lukker, har ventilskiven et lite slag og en mindre høyde enn portventilen, men strukturell lengde er lengre enn portventilen.
(4) Åpnings- og lukkemomentet er stort, og åpnings- og stengetiden er relativt lang.
(5) Fordi mediumkanalen i ventillegemet er kronglete, er væskemotstanden stor og strømforbruket er relativt stort.
(6) Når den nominelle trykket PN for mediumstrømningsretningen er ≤16MPa, blir nedstrøms generelt vedtatt, og mediet strømmer oppover fra bunnen av ventilskiven; Når den nominelle trykket PN≥20MPa, blir omvendt strømning generelt tatt i bruk, og mediet strømmer nedover fra toppen av ventilskiven for å øke tetningsytelsen. Imidlertid skal det bemerkes at når du bruker stoppventilen, kan mediet bare strømme i en retning og ikke kan endre strømningsretningen.
(7) Ventilskiven erodet lett når den er helt åpen, så du må ta hensyn når du bruker den.
Stoppventilens ventilstammeakse er vinkelrett på ventilsetets tetningsoverflate. Ventilstamåpningen eller lukking av hjerneslag er relativt kort og har en pålitelig skjærehandling. Det er egnet for å kutte av, regulere og strupe mediet.

Ductile Iron S Pattern Globe Valve
