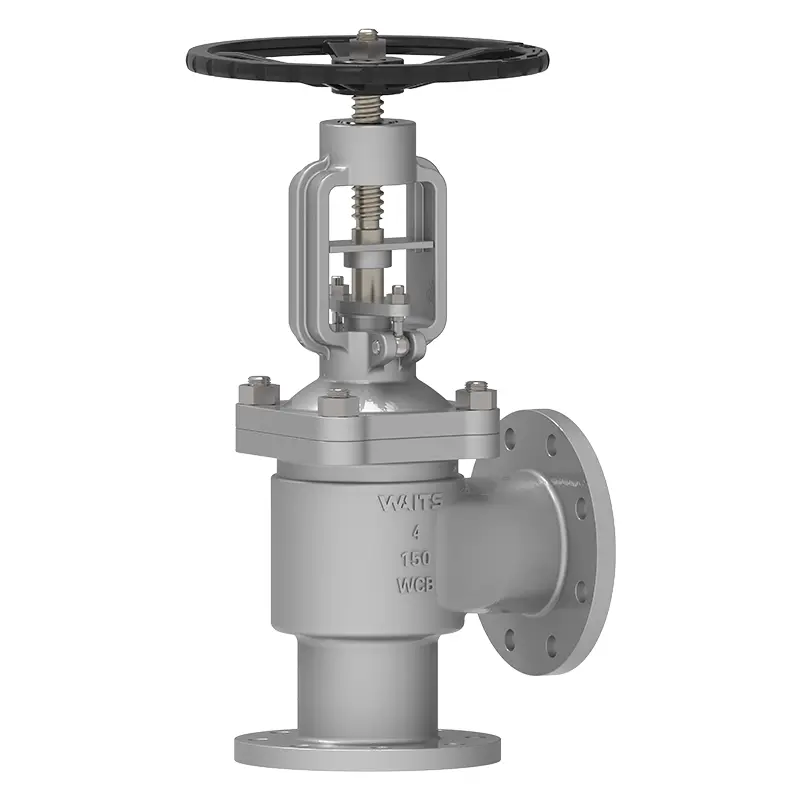

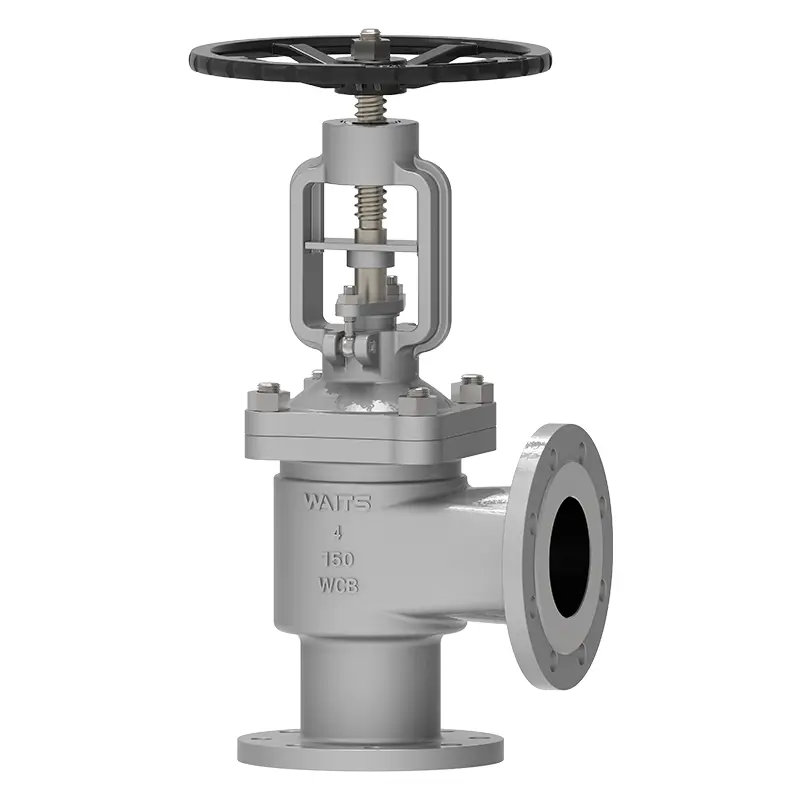

Vinkel belger kloden ventil

Angle Bellows Globe Valve vedtar "Double Seal" -teknologi, bestående av metallbelg og pakking, og gir dobbel beskyttelse. Dens 90 graders design sparer plass og har lav motstandsstrøm, noe som kan redusere energiforbruket for deg. Å velge WATS -ventil betyr å velge et betryggende team.

Send forespørsel

produktbeskrivelse

WATS-ventilen av høy kvalitet vinkel Bellows Globe Valve vedtar en 90-graders design, som lar væsken endre retning i rette vinkler og kontrollere strømmen eller avskjæringen av væsken ved å rotere ventilstammen. Metallbelgenene brukes som hovedforseglingskomponent inne i ventillegemet, kombinert med tradisjonell pakking. Ventilskiven beveger seg lineært langs midtlinjen til væsken, og belgen utvides eller trekker seg sammen, og isolerer væsken fra det ytre miljøet og forhindrer lekkasje.

Implementeringsstandarder-vinkelbelegg Globe Valve ‌
Designstandarder	DIN3356 /BS1873 /ASME B16.34
Flensstandard	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Forbindelse	RF/FF/RTJ
Testaksept	Og 12266 API598
Strukturlengde	EN558/ ASME B16.10
Trykk- og temperaturvurderinger	ASME B16.34
Brannprøve	API607 API6FA
Lav lekkasjestandard	API 622
Antikorrosjonsdesign	NACE MR 0175
Application-vinkel Bellows Globe Valve
Størrelse	Dn15 ~ dn300 （nps½ "~ 12"）
Trykkområde	PN16 ~ PN160 （Class150 ~ 900）
Temperaturområde	-29 ℃～+570 ℃
Søknad	Syre/alkali væske, flytende naturgass, høy viskositetsolje, underjordisk rørledningsnettverk, integrasjonsmodul for utstyr, etc.
Stasjonsmodus	Håndhjul, skråutstyr, elektrisk, pneumatisk osv.
Ventilkropp/ventildeksel	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilkjerne	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tetningsflate	Hovedkropp, hovedkroppen kledning jernbasert legering, kledning hardbasert legering
Ventilstamme	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ventilstamme mutter	Kobberlegering
Rod	Fleksibel grafitt, grafitt asbestpakking, polytetrafluoretylen ...

Ytelsesegenskaper

Strukturen til vinkelslynger Globe -ventilen gjør den spesielt egnet for applikasjoner med høye pålitelighetskrav, for eksempel systemer for systemer håndtering av giftige, brennbare eller etsende medier.

Fordeler

1. Nøkkelkomponenten i vinkelbeleggklodeventilen er metallbelgen. Den kobler ventildekselet og ventilstammen ved automatisk rullesveising. Metallbelgenene sikrer at ventilstamdelen er lekkasjefri.

2. Takket være den koniske og strømlinjeformede designen, tetter ventilskiven pålitelig og har en lengre levetid.

3. Dobbeltforsegling (Bellows + Packing). Belgen og pakningen forhindrer lekkasje og gir utmerket tetningseffekt.

4. Angle Bellows Globe Valve kan direkte smøre ventilstammen, mutteren og hylsen.

5. Ergonomisk håndhjul. Lengre levetid og enklere drift.

Angle Bellows Globe Valve
