Pneumatisk trunnion kuleventil

Waits er en pneumatisk trunnionballventilprodusent med det globale hovedkvarteret i Kina. Vi kan gi kunder i verdensmarkedet en stabil tilbud og konkurransedyktige priser. Rik bransjeerfaring og profesjonelt team hjelper oss med å forbedre produktkvaliteten og relaterte servicenivåene ytterligere. Ulike produksjonsstandarder kan brukes i produksjon, for eksempel API6D/ISO17292/BS5351, etc.

Send forespørsel

produktbeskrivelse

Pneumatisk trunnionballventil er en stålkuleventil, ventillegemet er smidd med høykvalitetsmaterialer, ballen er installert, og midtflensen og nakken er forbundet med bolter. Oppstrøms og nedstrøms for ventilsetet er enkeltstempeleffekter, med DBB -funksjon. Samtidig har tetningen mellom ventilsetet og ballen tre strukturer: tradisjonell myk tetningsstruktur, trekantet ringforsegling og hard tetningsstruktur.

Implementeringsstandarder

Designstandarder	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flensstandarder	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Tilkoblingsmetoder	RF ， RTJ, BW
Testing og aksept	API598, 6d API, BS12569;
Strukturell lengde	ASME B16.10, BS 558, BS12982, ISO 5752;
Trykk- og temperaturnivåer	ASME B16.34 、
Brannbeskyttelseskrav	API6FA API607
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103 ， Nace Mr 0175

Søknad

Størrelse	NPS 1 ”~ 60” DN25 ~ DN1500
Trykkområde	Class150 ~ 2500 PN10-PN420
Temperaturområde	； -196 ℃ ~ +260 ℃
Søknadsområde	Tappvann, kloakk, konstruksjon, petroleum, kjemisk industri, mat, medisin, tekstil, strøm, skipsbygging, metallurgi, energisystem, etc.
Stasjonsmodus	Turbin, pneumatisk, elektrisk
Ventilkropp	Forgings ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Castings ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	Sphere ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Ventilseterstøtte Ring	Sete support ring ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Ventilseteinnsats	PTFE, RPTFE, Nylon, Devlon, Peek
Ventilstamme	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ytelsesfunksjoner

1. Ventilstammen er designet med hensyn til mulig feil drift, så et design som kan forhindre at ventilstammen spretter ut av ventillegemet blir tatt i bruk.

2. Den pneumatiske trunnionballventilen har brannsikre og antistatiske enheter, som er mer stabil og tryggere i spesielle situasjoner.

3. Nødforseglingsfettinjeksjonsporter er gitt ved tetningspunktene på ventilsetet og ventilstammen. Under normale tetningsbetingelser er tetningsfett ikke avhengig av, men når tetningsoverflaten er skadet og lekkasjer, kan tetningsfett injiseres for nødreparasjon. Hver fettinjeksjonsport er utstyrt med en fettinjeksjonsventil og en forhåndsbegrenset sjekkventil.

4. En avløpsventil er installert i bunnen av ventillegemet for eksos og drenering av ventilhulen; En eksosventil er installert øverst på ventilkroppen for online eksos og rengjøring av ventilhulen. Avløpsventilen og eksosventilen kan være isolasjonsventiler eller spesielle utslippsfuger.

5. Produktet er utstyrt med en tilkoblingsplate for å matche forskjellige stasjonsenheter.

6. Ventilendematerialet kan justeres i henhold til den spesifikke materialkvaliteten til brukerens rørledning. Hvis det er en ventil med ermer i begge ender, kan lengden på ermet sikre at sveiseoperasjonen på stedet ikke påvirker tetningsmaterialet.

7. Direkte gravlagt design er adoptert. For denne typen direkte nedgravde ventiler, må ventilstammen forlenges i henhold til prosjektet for å lette bakkedrift, og strekke seg fra rørledningen til bakken for tilsvarende fettfylling, kloakkutladning og ventilasjonsenheter. Høyden på direkte nedgravd ventil leveres av kunden.

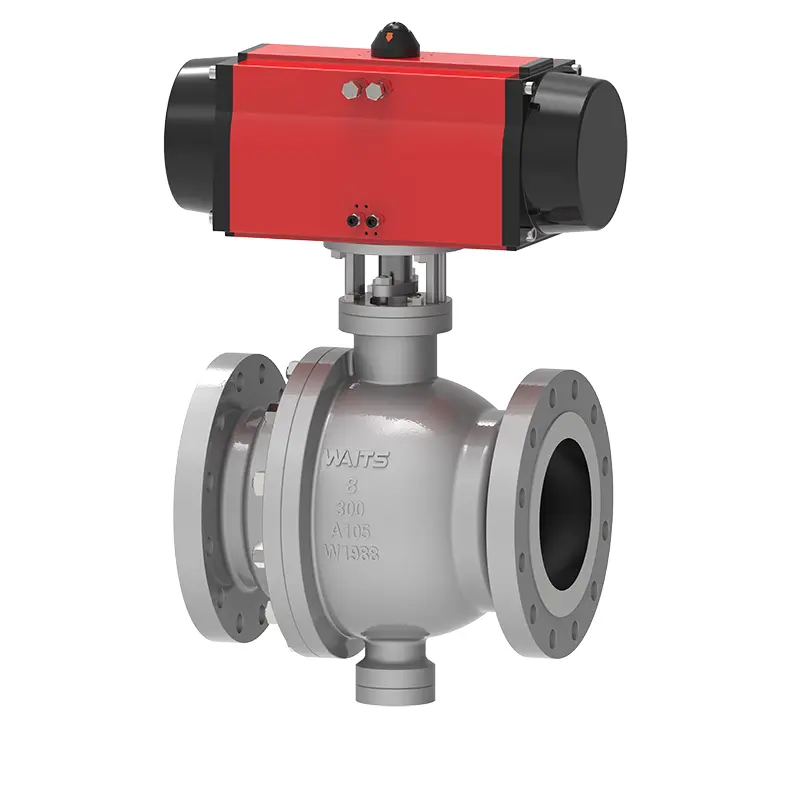

Pneumatic Trunnion Ball Valve
