Pneumatisk flenset metall sittende sommerfuglventil

Leter du etter pneumatisk flenset metall sittende sommerfuglventil? Så hvorfor ikke velge Waits! Vi er en stor ventilprodusent med det globale hovedkvarteret i Wenzhou, Kina, integrerer design, produksjon og salg, og kan gi deg omfattende tjenester og profesjonell støtte. Denne ventilen kan brukes i en rekke bransjer, inkludert, men ikke begrenset til stål, strøm, petroleum, dreneringsteknikk, etc.

Send forespørsel

produktbeskrivelse

Pneumatisk flenset metall sittende sommerfuglventil er en ventil som er veldig sofistikert fra valg av råstoff til design og produksjon. Det er en energisparende ventil med relativt lang levetid. Ventilen er sammensatt av hovedkomponenter som ventilkropp, sommerfuglplate, tetningsring, transmisjonsmekanisme, etc. Den vedtar todimensjonal eller tredimensjonalt eksentrisk prinsippdesign og bruker ny prosesseringsteknologi som elastisk tetning eller hard og myk flerlags tetning.

Når det gjelder ytelse, har denne sommerfuglventilen lite driftsmoment, korrosjonsbestandighet, høy temperaturmotstand, slitestyrke, tilpasningsevne til forskjellige typer medier, generell pålitelig ytelse, mer effektiv og praktisk.

Implementeringsstandarder

Designstandarder	API 609, AWWA C504 ， AIN 593
Flensstandarder	ASME B 16.5, ASME B16.47, i
Tilkoblingsmetoder	RF,
Testing og aksept	API 598 、 EN 12266-1, ISO 5208
Strukturell lengde	API 609, SME B16.10 ， og 558, ISO 5752
Trykk- og temperaturnivåer	ASME B16.34 、
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103 ， Nace Mr 0175

Søknad

Størrelse	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Trykkområde	CL150 ~ CL1500 PN6 ~ PN250
Temperaturområde	； -196 ° C ~ +600 ° C.
Søknadsområde	Tappvann, kloakk, konstruksjon, petroleum, kjemisk industri, mat, medisin, tekstil, strøm, skipsbygging, metallurgi, energisystem, etc.
Stasjonsmodus	Turbin, pneumatisk, elektrisk
Ventilkropp	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Ventilplate	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Ventilsete	13CR/SS304/SS316/+Grafitter+PTFE+STL
Ventilstamme	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Ventilstamme mutter	Kobberlegering
Pakking	Fleksibel grafitt, grafitt asbestpakking, polytetrafluoretylen ...

Ytelsesfunksjoner

1. Pneumatisk flenset metall sittende sommerfuglventil er relativt liten og lys, fleksibel og arbeidsbesparende å operere.

2. Ventilen er strengt implementert i samsvar med forskjellige standarder, og streber etter pålitelig tetningsytelse.

3. I den viktigste funksjonelle ytelsen er strømningsegenskapene gode, noe som sikrer hovedjusteringsfunksjonen.

4. Det eksentriske prinsippet brukes på utformingen, og tetningsflaten er nesten null slitasje.

5. Den har et bredt spekter av applikasjoner og kan brukes i forskjellige bransjer. Det kan tilpasse seg rørledninger av forskjellige arbeidsforhold som forskjellige temperaturer, karakterer og korrosjon. Hovedmediene som kan brukes inkluderer vann, damp, olje, luft, gass, etc.

6. Ventilkroppen og ventilsetet på ventilen kobler deler, og tetningsoverflatelaget er laget av overflatebehandlingsvarresistent og korrosjonsresistent legeringsmateriale.

7. Når det gjelder det tre-eccentriske prinsippet i ventilen, avviker midtlinjen til skaftet fra midtlinjen på tetningsoverflaten, midtlinjen til akselen avviker litt fra midtlinjen til rørledningen, og midtlinjen til ventilkroppens tetningsoverflate (skrå kjegle) danner en vinkel med midtlinjen til rørledningen.

8. Det er flere lag med tetningsringer festet på ventilplaten, som er tolerante mot høye temperaturer og har ingen friksjon når du åpner og lukker. Når det er lukket, når dreiemomentet til overføringsmekanismen øker, blir tetningen kompensert. Påføring av myke og harde laminerte metallark kan også sikre at ventilforseglingen ikke påvirkes av temperatur og miljøendringer.

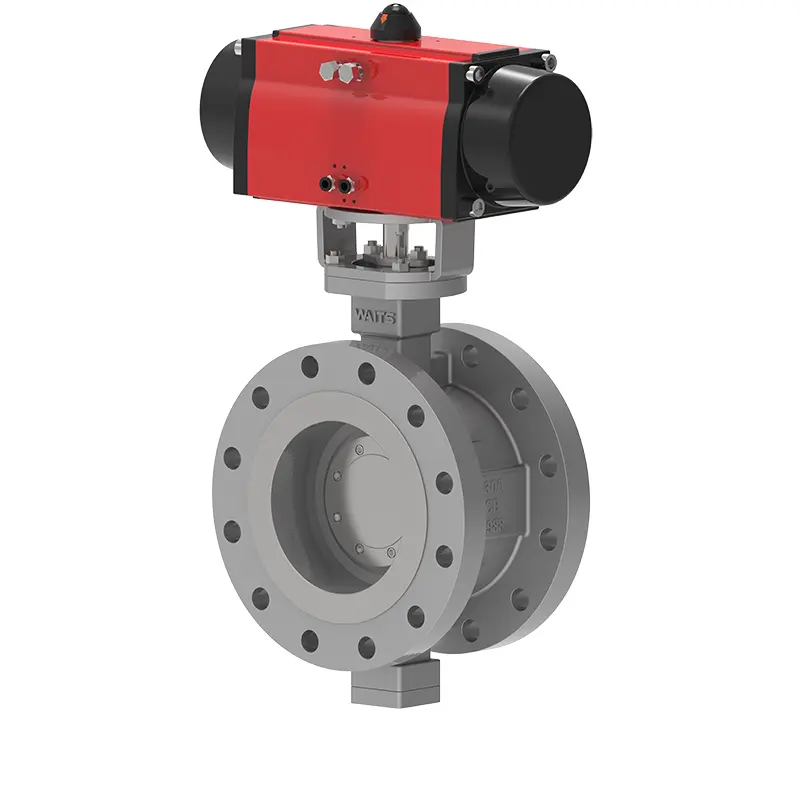

Pneumatic Flanged Metal Seated Butterfly Valve
