Elektrisk toppinngangsventil

Den elektriske toppinngangsventilen produsert og produsert av Waits er et ventilprodukt av høy kvalitet, som er designet, produsert og inspisert strengt i samsvar med API-standarder. Vi ble grunnlagt i USA i 1994, kom inn i Kina i 2008 og etablerte til slutt vårt globale hovedkvarter i Wenzhou. Vi har muligheten til å tilby kostnadseffektive produkter til kunder i verdensmarkedet.

Send forespørsel

produktbeskrivelse

Den elektriske toppinngangsventilen er egnet for rørledninger og industrisystemer. Fordelene inkluderer å støtte online vedlikehold og redusere lekkasje. Det har forbedret den tradisjonelle kuleventilen med full bore og har bedre ytelse.

Implementeringsstandarder

Designstandarder	API 608, API 6D, ASME B16.34
Flensstandarder	ASME B 16.5, ASME B16.47, ASME B16.25,
Tilkoblingsmetoder	RF, RTJ, BW
Testing og aksept	API598, 6D API,
Strukturell lengde	API 6D, ASME B16.10
Trykk- og temperaturnivåer	ASME B16.34 、
Brannbeskyttelseskrav	API6FA API607
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103, Nace Mr 0175

Søknad

Størrelse	NPS1-1/2 ″ ~ 60 ”DN40 ~ DN1500
Trykkområde	Class150 ~ 2500 PN10-PN420
Temperaturområde	； -60*C ~ +260 ° C.
Søknadsområde	Petroleum, kjemisk industri, metallurgi, lysindustri, kraftstasjoner, urban konstruksjonsvannforsyning, arbeidsforhold med lav temperatur og langdistanseledninger som olje, gass og naturgass.
Stasjonsmodus	Turbin, pneumatisk, elektrisk
Ventilkropp	Forgings ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Castings ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	Sphere ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Ventilseterstøtte Ring	Sete support ring ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Ventilseteinnsats	PTFE, RPTFE, Nylon, Devlon, Peek
Ventilstamme	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ytelsesfunksjoner

1. I motsetning til vanlige ventiler, trenger ikke den elektriske toppinngangsventilen fjernes fra rørledningen, og kan opprettholdes på nettet, noe som reduserer vedlikeholdskostnadene. Ventilen vedtar en sveiset endestruktur og er installert på rørledningen, som ikke påvirkes av rørledningsspenning.

2. Ventilsetetringen kan flyte uavhengig i aksialposisjonen. Gjennom den forhåndsinnlastede fjæren kan ventilsetet forsegles under null trykk og lavtrykksforhold. Denne designen innser ventilens lukkeevne under høye trykkforhold. Den ytre siden av ventilsetringen er innlagt med O-ringer og elastiske ringer for å sikre tetningen mellom ventilsetet og ventillegemet. Noen av kundene våre vil bruke ventilen på stedet der utvidet grafitt brukes. På dette tidspunktet, hvis en brann oppstår, kan ventilen også opprettholde tetningsytelsen.

3. Når ventilsetet og ventilstamforseglingslekkasjen på grunn av skade, kan tetningsfettet injisert av fettinjeksjonsventilen brukes til nødforsegling. Under normale arbeidsforhold kan fettet injisert av fettinjeksjonsventilen smøre ventilstammen og overflaten på ballen, og forbedre fleksibiliteten når du åpner og lukker.

4. For ventiler som er installert under jorden, kan vi forlenge ventilstammen etter behov og tilpasse størrelsen i henhold til kundens krav. Alle avløpsrør, eksosrør og nødfettinjeksjonsinnretninger forlenges deretter, og andre relaterte rørledninger er nær den forlengede delen av ventilen. Kloakkventilen, eksosventilen og fettinjeksjonsventilen er tilkoblet og installert på bakken for å lette regelmessig vedlikehold.

5. De øvre og nedre ventilstammer er designet i henhold til API6D- og ISO17292 -standarder og kan forhindre statisk elektrisitet.

6. Når et enkelt stempelventilsete brukes oppstrøms og et dobbelt stempelventilsete brukes nedstrøms, kan ventilen oppnå en dobbel blokkeringsfunksjon og kutte av oppstrøms og nedstrøms medier samtidig. Når materialet som holdes i ventilhulen er unormalt trykksatt på grunn av temperaturøkning, kan ventilsetet automatisk frigjøre trykket og slippe det til oppstrøms side.

7. Ballen til den elektriske toppinngangsventilen er fast, og overflaten er malt, polert og herdet. Det er et glidende lager mellom ballen og ventilstammen for å redusere friksjon og arbeidsmoment.

8. Tilkoblingsflensen mellom ventilen og aktuatoren er i samsvar med ISO 5211 -standarder, med høy tilpasningsevne og enkel erstatning.

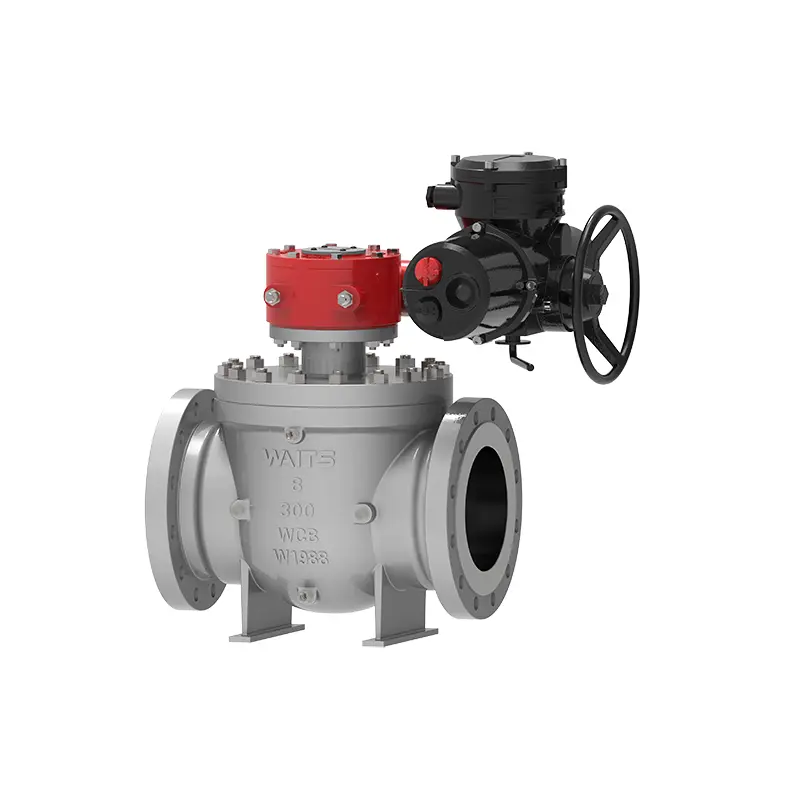

Electric Top Entry Ball Valve
