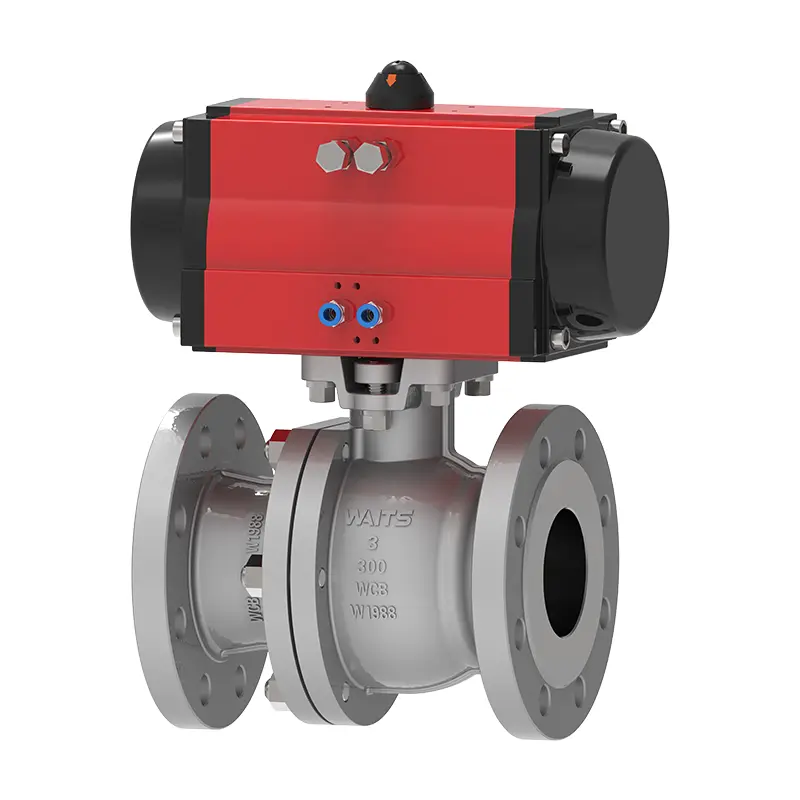

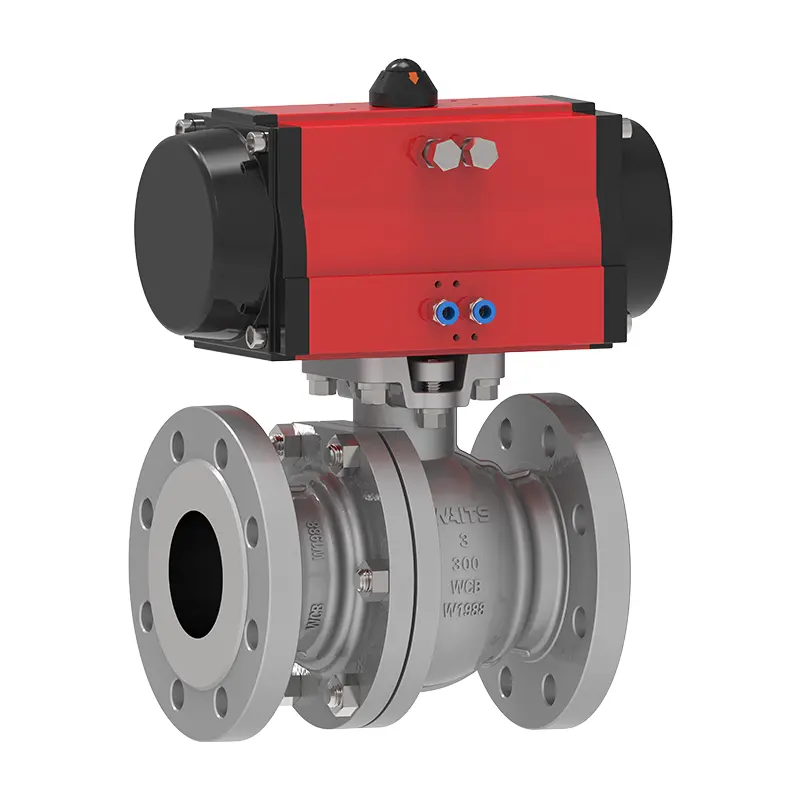

Todelt pneumatisk flytende kuleventil (med brakett‌)

Venter ventil av høy kvalitet todelt pneumatisk flytende kuleventil (med brakett‌ ‌) vedtar en todelt struktur, med ventilkroppen og ventildekselet tilkoblet med bolter, kompakt struktur og enkelt vedlikehold. Det er veldig egnet for av/på og strupende kontroll av vann, damp, olje og andre medier, spesielt for rørsystemer i kjemikalie-, mat- og farmasøytiske industrier.

De viktigste fordelene inkluderer: rask responstid; Utmerket tetningsytelse; lang levetid.

Sammenlignet med den tredelte designen, har den todelte flytende kuleventilen følgende fordeler: mindre fotavtrykk, lettere vekt, egnet for installasjoner med begrenset plass; lave kostnader

Vår todelte pneumatiske flytende kuleventil (med brakett‌ ‌) er en vedlikeholdsfri todelt full bore kuleventil egnet for generelle, industrielle og kjemiske anvendelser; Egnet for vannbehandling, kjemikalier, svakt etsende og semi -etsende væsker.

Aktiveringsmodus er enkeltvirkende eller dobbeltvirkende, og en serie konfigurerbare alternativer er tilgjengelige, inkludert grensebrytere, magnetventiler og posisjonere.

Hovedfunksjoner:

Tilgjengelig BSP eller NPT -grensesnitt, størrelse: NPS 2 ″ ~ NPs 24 ″ DN50 ~ DN600 til 2 inches (NPT).

Trykkområde: CL150 ~ CL2500 PN10 ~ PN260

Temperaturområde: -20 ℃ ~ 400 ℃

Utstyrt med anti-blowout ventilstamme.

Den todelte pneumatiske flytende kuleventilen (med brakett‌ ‌) oppfyller de strenge kravene til dagens prosesskontroll. Under montering blir alle drivkomponenter strengt inspisert og 100% fabrikk testet før forsendelse.

Pneumatisk aktiveringsprosess

1. Komprimert luft (0,4–0,7MPa) er innspill for å drive aktuatorstempelet eller girmekanismen.

2.Torque sendes ut for å rotere ventilstammen 90 °, og bytter ballens retning gjennom hull (helt åpen/helt lukket).

3.Singlevirkende sylindere krever tilbakestilling av fjær, mens dobbeltvirkende sylindere kontrolleres via magnetventilretningsendring.

4. Rapid respons: Pneumatiske aktuatorer oppnår en koblingshastighet på 0,05 sekunder per syklus, egnet for nødavslutningsscenarier.

Utvelgelseskriterier

1. Velg enkeltvirkende eller dobbeltvirkende pneumatiske hoder basert på dreiemomentkrav.

2.Prioritiser PTFE -tetninger for etsende medier; Velg metall harde tetninger for applikasjoner med høyt temperatur/høyt trykk.

3. FLANGE ansikter designet for ASME B16.5 Sikre rørledningskompatibilitet.
