Trippel eksentrisk metall sittende flens sommerfuglventil

Den tredobbelte eksentriske metall sittende flens sommerfuglventil er en ventil produsert og levert av Waits. Den kan tilpasse seg høyere temperatur- og trykkmiljøer. Strukturen er designet med tredimensjonalt eksentrisk prinsipp. Det er spesielt foretrukket av metallurgi, stål, elektrisitet, petroleum, kjemisk industri, oppvarming, gass- og vannforsynings- og dreneringsprosjekter i Sentral -Asia.

Send forespørsel

produktbeskrivelse

Den tredobbelte eksentriske metall sittende flens sommerfuglventil er en lang levetid, energisparende sommerfuglventil, som er nøye designet av Waits 'profesjonelle team og produsert av presist og komplett produksjonsutstyr.
Denne ventilen består av hovedkomponentene som ventilkroppen, sommerfuglplaten, tetningsringen, transmisjonsmekanismen, etc. Den vedtar den todimensjonale eller tredimensjonale eksentriske prinsippdesignen, og bruker aktivt ny prosesseringsteknologi, for eksempel elastisk tetning eller hard og myk flerlags tetning.
Når sommerfuglventilen er i drift, er dreiemomentet liten, og den totale ytelsen har pålitelig korrosjonsmotstand, høy temperaturmotstand og slitestyrke. Det er et effektivt og praktisk ventilprodukt.

Implementeringsstandarder

Designstandard	API 609, EN 593, GOST
Flensstandarder	ASME B 16.5, ASME B16.47, i
Sluttforbindelse	RF, BW, RTJ, etc.
Inspeksjon og test	API 598, EN 12266-1, GOST
Ansikt til ansikt	API 609, EN 558, ASME B16.10, GOST
Trykk- og temperaturnivåer	ASME B16.34
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103, Nace Mr 0175

Søknad

Størrelse	3 "-120", DN80-DN3000
Trykkvurdering	Klasse 150-1500, PN16-PN250
Driftstemperatur	Myk sete: -29 ~ 200 ℃, metallsete: -29 ~ 600 ℃
Søknadsområde	Tappvann, kloakk, konstruksjon, petroleum, kjemisk industri, mat, medisin, tekstil, strøm, skipsbygging, metallurgi, energisystem, etc.
Operatør	Spak, utstyr, elektrisk, pneumatisk osv.
Kroppsmateriale	Karbonstål, rustfritt stål, tosidig rustfritt stål, legeringsstål, monel, al bronse, etc.
Ventilplate	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Ventilsete	13CR/SS304/SS316/+Grafitter+PTFE+STL
Ventilstamme	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Ventilstamme mutter	Kobberlegering
Pakking	Fleksibel grafitt, grafitt asbestpakking, polytetrafluoretylen ...

Ytelsesfunksjoner

1. Unik strukturell design, liten og lys, fleksibel og arbeidsbesparende i drift;
2. God tetningsytelse, og strengt i samsvar med forskjellige standarder;
3. Gode strømningsegenskaper, med justeringsfunksjon;
4. Anvendelsen av eksentrisk prinsipp gjør at tetningsoverflaten nesten null slitasje, og reduserer hyppigheten av vedlikehold og utskifting;
5. Bredt spekter av bruksområder, kan brukes til forskjellige medier inkludert vann, damp, olje, luft og gass;
6. Egnet for rørledninger av forskjellige arbeidsforhold som forskjellige temperaturer, karakterer, korrosjon osv., Med kraftig ytelse;
7. Ventilkroppen og ventilsetet til trippel eksentrisk metall sittende flens sommerfuglventil er tilkoblede komponenter, og ventilsetet tetningsoverflatelaget er laget av overflater varmebestandig og korrosjonsbestandig legeringsmateriale;
8. De tre eksentrisitetene er avviket fra skaftsenterlinjen fra tetningsoverflatesenterlinjen, det svake avviket fra akselsenterlinjen fra rørledningssenterlinjen, og ventilkroppens tetningsoverflate (skrå kjegle) midtlinje og rørledningssenterlinjen danner en vinkel med vinkelposisjon;
9. Flerlags tetningsring er festet på ventilplaten, motstandsdyktig mot høy temperatur, og har ingen friksjon når du åpner og lukker. Ved lukking blir tetningen kompensert når dreiemomentet til overføringsmekanismen øker. Bruken av myke og harde laminerte metallark har den doble fordelen av å ikke påvirke forseglingen på grunn av endringer i temperatur og miljø.

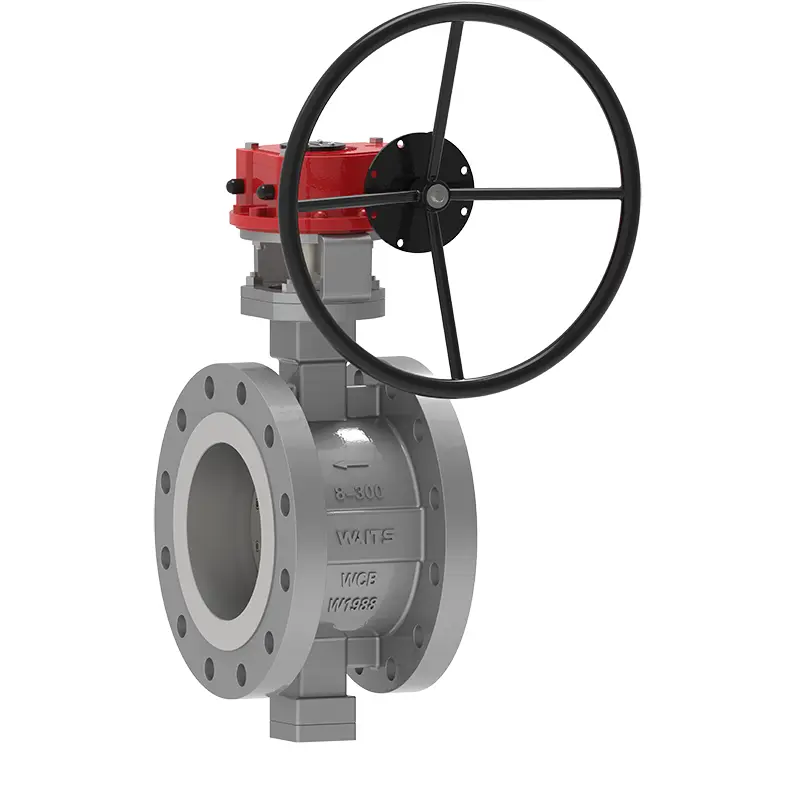

Triple Eccentric Metal Seated Flange Butterfly Valve
