Myk sittende skive sommerfuglventil

Waits er en stor ventilprodusent og leverandør som kan gi deg myk sittende sommerfuglventil. Denne ventilen bruker gummiventilsete, helst naturlig gummi av høy kvalitet, som kan nå matkvalitetssertifisering. Det har utmerket anvendelse i New Zealand Milk Source Factory og Israel avsaltningsanlegg.

Send forespørsel

produktbeskrivelse

Den myke sittende skiven sommerfuglventilen til Witts har følgende design under design og produksjon, og har blitt forbedret når det gjelder ytelse:
1 høy elastisk ventilsetet gummi
Gummiinnholdet i EPDM -ventilsetet er 50%, og det har blitt testet i mer enn 10.000 ganger i simuleringsåpning og lukkende tester uten lekkasje.
SHORE A Hardness/Degree 72 ± 3.200%strekkstress/MPA≥6, strekkfasthet MPA≥15, forlengelse ved brudd/%≥350, permanent deformasjon ved brudd/%≦ 10, tårestyrke/KN.M-1≥35, kompresjon permanent deformasjon (70 ℃*22h, kompresjon 25%)/
Sammenlignet med det smale kantventilsetet, har det bredkantte ventilsetet en bredere kontaktflate med rørledningsflensen, med en diameter på omtrent 20 mm, og bedre installasjonsforseglingsytelse.
2-sommerfuglplaten og ventilakselen er koblet uten pinner, noe som helt kan unngå lekkasje og korrosjon forårsaket av å installere pinner. Ventilakselen er lett å demontere, noe som er praktisk for å erstatte ventilsetet.
3-Ventilkroppen er utstyrt med en antiflyvende enhet, noe som er bedre og tryggere å bruke i rørledningen.

Implementeringsstandarder

Designstandard	API 609, EN 593, BS5155, GOST
Sluttstandard	Implementeringsstandarder ANSI B16.1 CL. 125lb og B16.5 Cl. 150 pund Av 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 og PN16 Som 2129 Tabell D og E BS 10 Tabell D og E MSS SP44 Cl. 150 pund Awwa C207 150lb ISO 2531 PN6, PN10 og PN16 ISO 7005 PN6, PN10 og PN16
Inspeksjon og test	API 598, ISO 5208, EN 12266-1, Gost
Ansikt til ansikt	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Toppflens	ISO 5211

Søknad

Driftstemperatur	-45 ℃ ~ 150 ℃
Størrelse	2 "-80", DN50-DN2000
Arbeidstrykk / CWP	16BAR 10BAR
Skall	24BAR 15BAR
Forsegle	18BAR 10BAR
Lufttest	6BAR 6BAR
Driftsmiljø	Ballast og lensesystem kjemisk prosessering Avsaltingsplanter, borerigger, drikkevann Tørt pulver, mat og drikke, gassanlegg HAVC gruveindustri, papirindustri, sandhåndtering, sjøvann, sukkerindustri Termo teknisk vannbehandling Avfallsvann
Operatør	Spak, utstyr, elektrisk, pneumatisk osv.
Kroppsmateriale	Støpejern, duktilt jern, karbonstål, rustfritt stål, al-bronse, etc.
Plate	Støpejern duktilt jern karbon stål rustfritt stål al-bronse
STILK	2CR13 F304 F316 F51 F53 Monel K500
Sete	Buna nbr epdm viton ptfe hepdm neopren hypalon naturgummi

Ytelsesfunksjoner

1. Den myke sittende skiven sommerfuglventilen er liten i størrelse, lett i vekt, lett å demontere og reparere.
2. Strukturen er enkel og kompakt, med en driftsåpnings- og lukkehastighet på 90.
3. Arbeidsmomentet er lite, arbeidsbesparende og lys.
4. Når det gjelder forseglingsytelse, er lekkasjen for gassprøve null, noe som er veldig garantert.
5. Ulike komponentmaterialer kan velges og brukes på forskjellige medier.
6. Flytegenskapene har en tendens til å være lineære, og justeringsytelsen er god.
7. Antall åpnings- og lukkingstester kan nå titusenvis av ganger, og levetiden er langt.

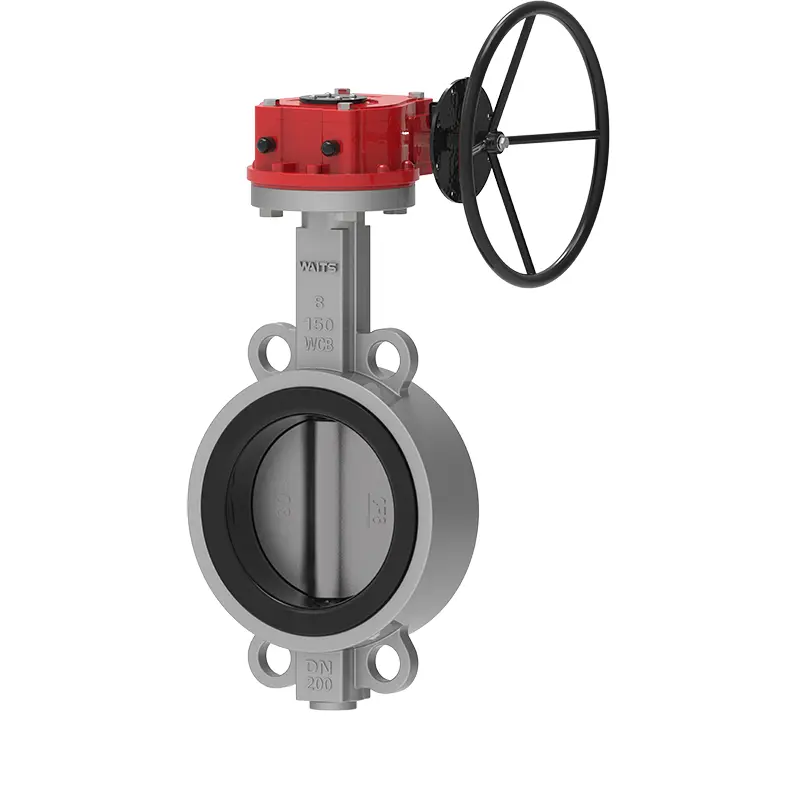

Soft Seated Wafer Butterfly Valve
