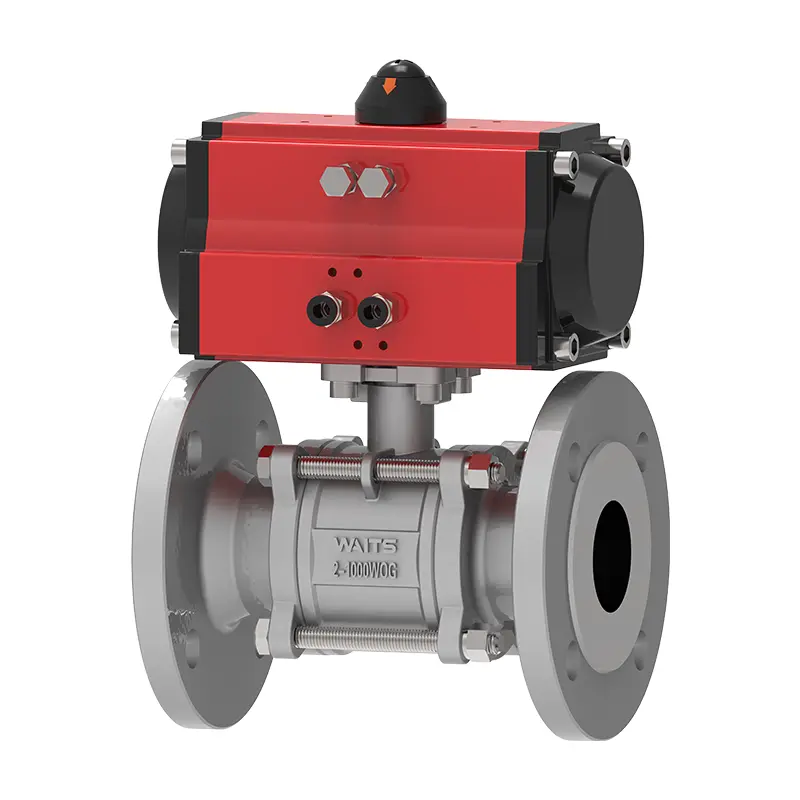

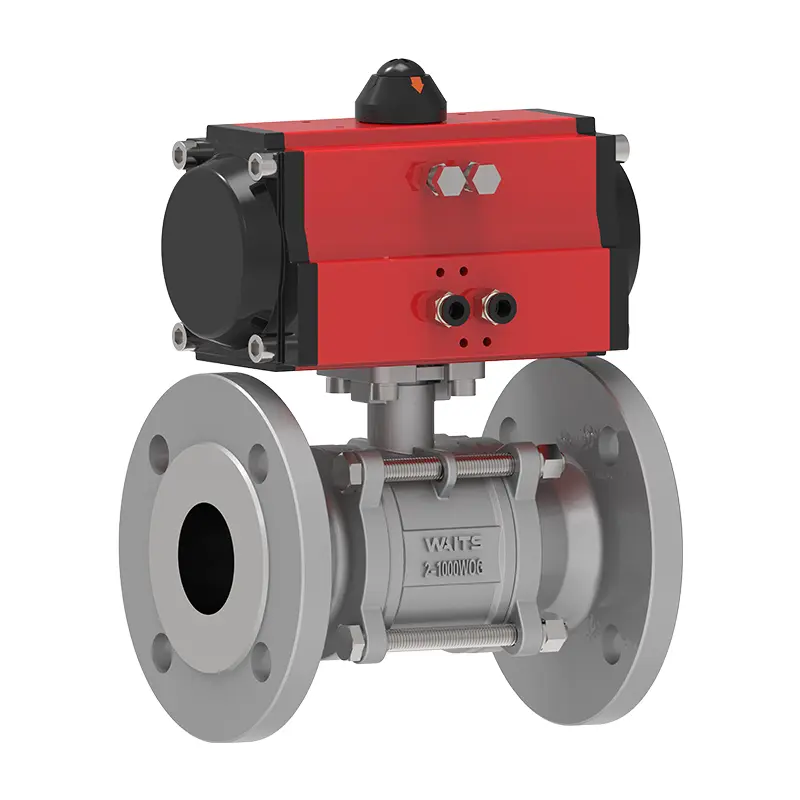

Tredel pneumatisk flytende kuleventil (med brakett‌)

Waits Valve Tredel pneumatisk flytende kuleventil (med brakett) er ISO og API-sertifisert og har gjennomgått strengt trykk/tetningstesting. Den pneumatiske aktuatoren bruker en intern hard anodisert og ekstern ekstrudert aluminiumshus med epoksybelagte endekapsler. Slike materialer og design er veldig korrosjonsbestandige. Jeg tror at når du møter andre enkle ventiler, vil du angre på at du ikke velger ventilens ventil!

Send forespørsel

produktbeskrivelse

Waits Valve Høy kvalitet tre-delt pneumatisk flytende kuleventil (med brakett) er en tre-dels full bore kuleventil med pneumatisk aktuator, som realiserer toveis tetning under middels trykk gjennom flytende kuldesign. En standardisert høy plattform er integrert på toppen av ventilstammen, som direkte kan installere rack og pinion eller pneumatiske aktuatorer. Det er mye brukt i væskekontroll og nødstøting i kjemisk, energi og andre bransjer.

Ventilkroppen og indre komponenter i den tredelte pneumatiske flytende kuleventilen (med brakett) er laget av 316 rustfritt stål, og tetningsmaterialet er PTFE. Trykkverdien til denne ventilen er CL150 ~ CL2500 PN10 ~ PN260, og temperaturvurderingen er -20 ℃ ~ 450 ℃. Tre -deldesignet forenkler vedlikehold for deg, uten å fjerne endebitene fra rørledningen, og sparer deg tid, krefter og penger. Det er en veldig god ventil, du fortjener det. Ventilen er utstyrt med en dobbeltvirkende pneumatisk aktuator og er utstyrt med en monteringspute som oppfyller ISO 5211 -standarden. Aktuatoren kan installeres uten brakett eller drivkobling.

Implementeringsstandarder-tre-stykke pneumatisk flytende kuleventil （med brakett‌ ‌）
Designstandarder	6d/brann brann 608, BS5351
Flensstandard	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Tilkoblingsmetoder	RF, BW, SW, NPT, FNPT
Testing og aksept	Fire 598, EN12266
Strukturell lengde	API6D/ASME B16.10/EN558
Trykk- og temperaturvurderinger	ASME B16.34
Brannsikker test	Brann 6fa, brann 607
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	NACE MR 0175

Bruksområde-tre-stykke pneumatisk flytende kuleventil （med brakett‌ ‌）
Størrelse	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Trykkområde	CL150 ~ CL2500 PN10 ~ PN260
Temperaturområde	-20 ℃ ~ 450 ℃
Søknadsområde	Gjelder forskjellige medier som vann, damp, olje, flytende gass, naturgass, kullgass, salpetersyre, eddiksyre, oksidasjonsmedier, urea, etc.
Stasjonsmodus	Hydraulisk, pneumatisk, elektrisk, manuell og ormeutstyr.
Ventilkropp/ventildeksel	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tetningsflate	Forsterket PTFE, para-polyfenylen (RPTFE, PPL), metall
Ventilstamme	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ball	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Rod	Asbest grafitt, fleksibel grafitt, polytetrafluoroetylen

Struktur og kjernefunksjoner

1. Ventilkroppen består av en venstre kropp, høyre kropp og midtkropp, forbundet med bolter for enkel demontering, vedlikehold og intern komponentstatning.

2. Den flytende balldesignen bruker medietrykk for å skyve tetningsflatene, og oppnå toveis tetning som er egnet for hyppige åpnings-/lukkeoperasjoner.

3. En standardisert høy plattform (i samsvar med ISO 5211) er integrert øverst på ventilstammen, og støtter direkte installasjon av pneumatiske aktuatorer (f.eks. Rack-and-pinion, stempeltyper).

4. Plattformdesign strømlinjeforminger aktuatorinstallasjon, tilpasser seg pneumatiske hoder fra flere merker og reduserer ettermonteringskostnadene.

5. Ventilkroppen er ofte laget av 304/316L rustfritt stål, og gir sterk korrosjonsmotstand for kjemisk, vannbehandling og lignende miljøer.

6. Forsytende overflater kan velges som PTFE eller metall harde tetninger.

Three Piece Pneumatic Floating Ball Valve With Bracket
