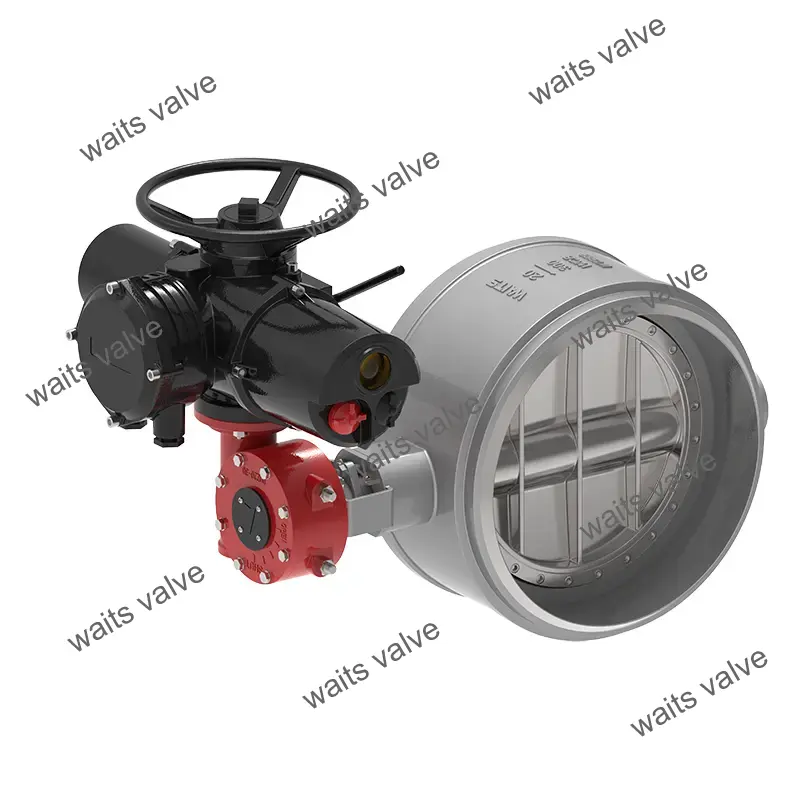

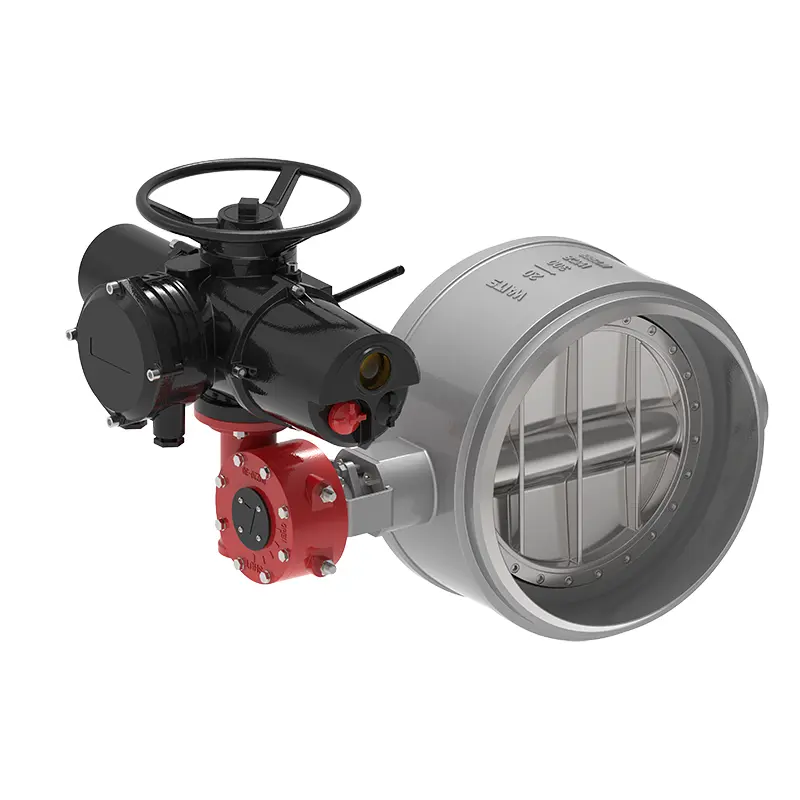

Tre eksentriske harde tetningssveisede sommerfuglventil

Tre eksentriske harde tetningssveisede sommerfuglventil er sammensatt av ventilkropp, sommerfuglplate, tetningsring, transmisjonsmekanisme og andre hoveddeler. Strukturen vedtar todimensjonal eller tredimensjonal eksentrisk prinsippdesign, og vedtar ny prosesseringsteknologi for elastisk tetning eller hard og myk flerlags tetningskompatibilitet, slik at sommerfuglventilen kan redusere dreiemomentet under drift, spare arbeidskraft og energi. Samtidig vil det ikke påvirke den generelle korrosjonsbestandigheten, høye temperaturmotstand og slitestyrke for sommerfuglventilen.
Denne sommerfuglventilen har fått mye god anerkjennelse på mange industrielle felt. Som en stor ventilprodusent vet vi tydelig at foretrukne ventilpriser er uatskillelige fra et komplett oppstrøms og nedstrøms forsyningskjedesystem og utmerket prosessutstyr. Vi legger stor vekt på dette. Vi vil øke investeringene i det hvert år, slik at ventilene alltid kan opprettholde pålitelig kvalitet og fortrinnsrike priser.

Implementeringsstandarder

Søknad

Hoveddeler materialer

Ytelsesfunksjoner

1. Unik og lett struktur, fleksibel drift, arbeidsbesparende og praktisk;
2. Pålitelig forsegling, kan oppfylle forskjellige standarder;
3. Gode strømningsegenskaper og justerbar funksjon;
4. Tre eksentriske harde tetningssveisede sommerfuglventil vedtar eksentrisk prinsipp, noe som gjør tetningsoverflaten nesten null slitasje og forlater levetiden;
5. Det kan brukes til forskjellige medier, inkludert vann, damp, olje, luft og gass osv.;
6. Det er egnet for rørledninger med forskjellige arbeidsforhold som forskjellige temperaturer, karakterer, korrosjon osv.;
7. Ventilhuset og ventilsetet er tilkoblede komponenter, og overflatelaget på ventilsetet er sveiset med varmebestandige og korrosjonsbestandige legeringsmaterialer;
8. Tre eksentrisiteter: Midtlinjen til skaftet avviker fra midtlinjen på tetningsoverflaten, midtlinjen til skaftet avviker litt fra midtlinjen til rørledningen, og midtlinjen til ventilkroppens tetningsoverflate (skrå kjegle) danner en vinkel med vinkelposisjon med midtlinjen til rørledningen;
9. Flerlags tetningsring er festet på ventilplaten, som er motstandsdyktig mot høy temperatur, enkel å betjene, og har ingen friksjon når du åpner og lukker. Ved lukking øker dreiemomentet til overføringsmekanismen for å kompensere for tetningen, noe som forbedrer de tre eksentriske harde tetningsveisede sommerfuglen til tetningsytelsen og holdbarheten til ventilen;
10. Flerlags tetningsring vedtar myke og harde laminerte metallark, som har de doble fordelene med metallhardt forsegling og myk forsegling.
