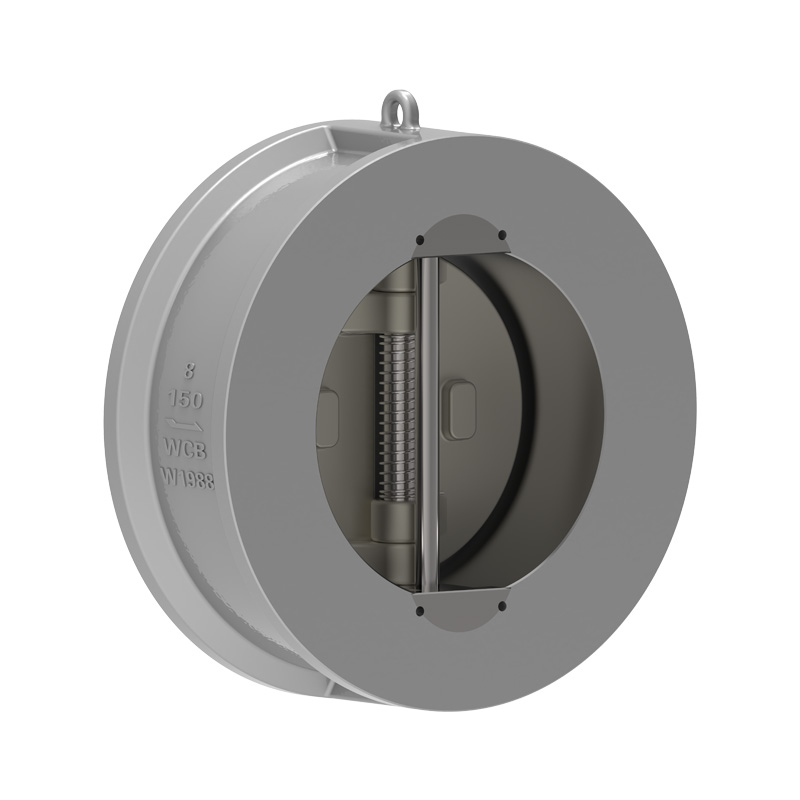

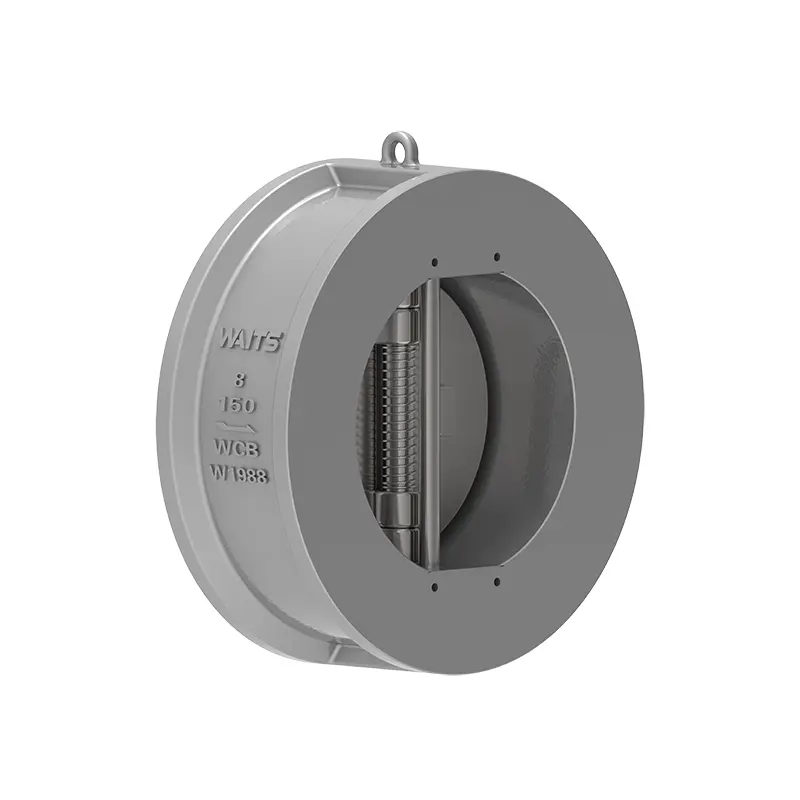

Myk forseglet dobbeltplate tilbakeslagsventil

Du kan være trygg på å velge den mykforseglede dobbeltplate tilbakeslagsventilen produsert av Waits. Som en ventilleverandør med en komplett produksjonslinje er produktene våre svært tilpassbare. Når det gjelder tetting, kan vi ha en rekke tetningsformer som NBR, EPDM, Hypalon, FKM osv., som kan tilpasses etter dine behov og oppfyller ulike standarder som API/DIN/JIS.

Send forespørsel

produktbeskrivelse

Sommerfuglplaten til den myke forseglingsdobbeltplate-tilbakeslagsventilen er to halvsirkler, med en fjærbelastet skive opphengt på en sentral vertikal pinne.
Når ventilen åpnes, er den kombinerte kraften til væsken i midten av skivens tetningsflate, og virkningspunktet til fjærstøttekraften som virker som en reaksjon er plassert i midten av skiveoverflaten, slik at roten av platen åpnes først. Dette unngår slitasje på tetningsflaten som oppstår når skiven åpnes i den gamle konvensjonelle ventilen, og øker holdbarheten til ventiltetningen.
Når strømningshastigheten avtar, under påvirkning av torsjonsfjærreaksjonskraften, nærmer skiven seg gradvis ventilsetet og går inn i ventilens sakte lukkestadium. Når væsken strømmer tilbake, vil kraften på skiven og torsjonsfjærreaksjonskraften virke sammen, og lukkingen av skiven vil øke tilsvarende, og gå inn i det raske lukkestadiet. Hensikten med denne designen er å redusere vannhammer-fenomenet, redusere skaden av vannhammer og bedre forlenge levetiden. Ved lukking får fjærkraftpunktet toppen av skiven til å lukke seg først, og hindrer roten i å bite og forbedrer holdbarheten til ventilens tetningsflate.

Implementeringsstandarder

Designstandarder	API594，API6D，ASME B16.34
Flensstandarder	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Tilkoblingsmetoder	Wafer type, Flens Type, Lug Typet,
Testing og aksept	API598, API 6D,
Strukturell lengde	API594, API6D, DIN3202
Trykk og temperaturnivåer	ASME B16.34

Søknad

Størrelse	NPS 2"~ NPS 60" DN50 ~ DN1500
Trykkområde	CL125 ~CL150 PN10~ PN16
Temperaturområde	；-20-150
Bruksområde	Den er egnet for ulike medier som vann, dampolje, salpetersyre, eddiksyre, sterke oksiderende medier, etc.
Ventilhus	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Ventilplate	Støpegods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Ventilsete	NBR,EPDM,FKM...
Ventilstamme	A182 F6a,17-4PH，F304 F316, F51, ...

Ytelsesfunksjoner

1. Komponentene til den myke forseglingsventilen med dobbel plate inkluderer ventilhuset, ventilskiven, ventilakselen, fjæren og andre deler, som er forbundet med klemmetype og har en kompakt struktur.
2. Ventilens sommerfuglplate er laget av to halvsirkler og tvinges til å returnere av en fjær. Tetningsoverflaten kan være laget av slitesterkt materiale som har overflate på kroppen eller foret med gummi. Den har et bredt spekter av bruksområder og pålitelig forsegling.
3. Ventilskiven har kort stengeslag og er fjærbelastet, med følsom handling og rask lukkehastighet, noe som reduserer vannslag betydelig.
4. Fordi den mykforseglede dobbeltplate tilbakeslagsventilen har en kompakt struktur, liten størrelse, lett vekt og enkel installasjon, er den egnet for bruk i situasjoner der installasjonsplassen er begrenset. Den kan brukes i horisontale eller vertikale rør.
5. Gjelder for vann, dampolje, salpetersyre, eddiksyre, sterke oksiderende medier og andre medier.
