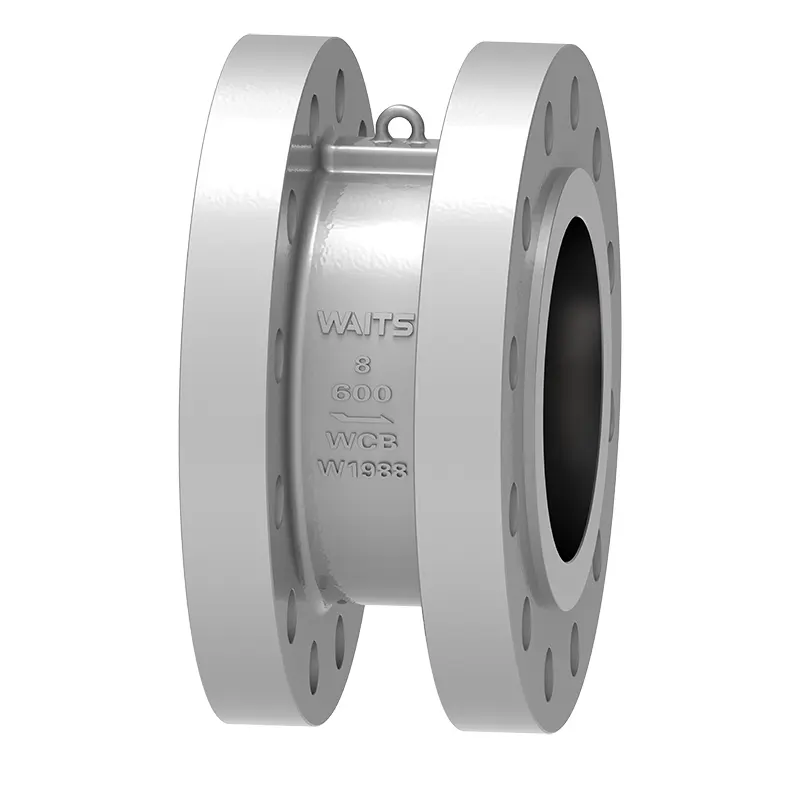

Dobbeltplate tilbakeslagsventil

Som en profesjonell ventilprodusent kan Waits støtte produksjonen av tilpassede dobbeltplate tilbakeslagsventiler for å bedre møte behovene til ulike kunder. Når det gjelder tetning, kan denne tilbakeslagsventilen være i forskjellige former som gummi, PTFE og kropp. Tilpasning kan møte ulike standarder som API/DIN/JIS i henhold til kundens behov.

Send forespørsel

produktbeskrivelse

Sommerfuglplaten til dobbeltplate-tilbakeslagsventilen er to halvsirkler, og den fjærbelastede ventilskiven er opphengt på den sentrale vertikale tappen. Når ventilen åpnes, er den kombinerte kraften til væsken i midten av ventilskivens tetningsflate, og virkningspunktet for fjærstøttekraften er i midten av ventilskivens overflate, slik at roten til ventilen skiven åpner først, og unngår derved slitasje på tetningsflaten som oppstår når ventilskiven til den gamle konvensjonelle ventilen åpnes, og forbedrer effektivt holdbarheten.
Når strømningshastigheten avtar, under påvirkning av torsjonsfjærreaksjonskraften, nærmer ventilskiven seg gradvis ventilsetet, og dobbeltplate-tilbakeslagsventilen går inn i det sakte lukketrinnet. Når væsken strømmer tilbake, øker den kombinerte virkningen av ventilskivekraften og torsjonsfjærreaksjonskraften lukkingen av ventilskiven tilsvarende, og går inn i hurtigstengningsstadiet. Dette reduserer effektivt virkningen av vannhammer og reduserer skaden av vannhammer. Ved lukking vil virkningen av fjærkraftpunktet føre til at toppen av ventilskiven lukkes først, og hindrer ventilskiveroten i å bite.

Implementeringsstandarder

Designstandarder	API594, API6D, ASME B16.34
Flensstandarder	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Tilkoblingsmetoder	Wafer type, Flens Type, Lug Typet,
Testing og aksept	API598, API 6D,
Strukturell lengde	API594, API6D, DIN3202
Trykk og temperaturnivåer	ASME B16.34, DIN2401
Anti-korrosjon design	NACE MR 0103, NACE MR 0175.ISO15156

Søknad

Størrelse	NPS 2"~ NPS 60" DN50 ~ DN1500
Trykkområde	CL150 ~CL2500 PN10~ PN420
Temperaturområde	；-196°C ~ +600°C
Bruksområde	Den er egnet for ulike medier som vann, dampolje, salpetersyre, eddiksyre, sterke oksiderende medier, etc.
Ventilhus	Smiing: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Støpegods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilplate	Smiing: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Støpegods: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ventilsete	Karosserimateriale, 13CR, rustfritt stål 304/316, monel, hardmetall, legering 20, kobberlegering, etc.
Ventilstamme	A182 F6a,17-4PH，F304 F316, F51, ...

Ytelsesfunksjoner

1. Tilbakeslagsventilen med dobbel plate består av ventilhus, ventilskive, ventilaksel og fjær osv. Den har klemmekobling og kompakt struktur.
2. Sommerfuglplaten er to halvsirkler, og fjæren brukes til tvungen tilbakestilling. Tetningsflaten kan sveises med slitesterkt materiale eller fores med gummi. Den har et bredt bruksområde og pålitelig forsegling.
3. Ventilskivens lukkeslag er kort, og den er fjærbelastet, med høy lukkehastighet, noe som kan redusere vannhammerfenomenet.
4. Den er egnet for anledninger med begrenset installasjonsplass, og kan brukes til horisontale eller vertikale rørledninger.
5. Den kan påføres ulike medier som vann, dampolje, salpetersyre, eddiksyre, sterkt oksiderende medium, etc.
