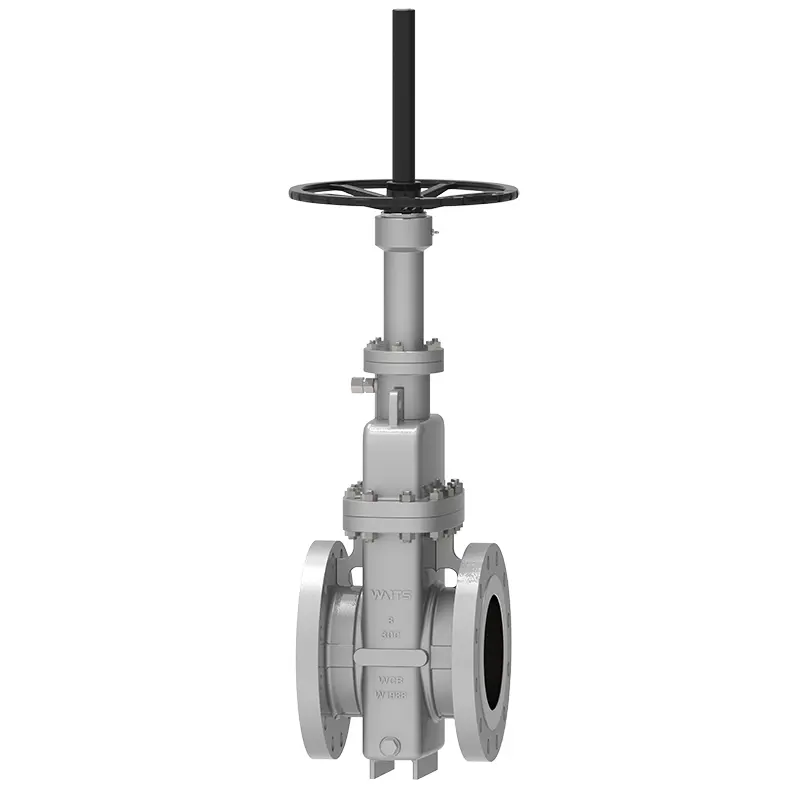

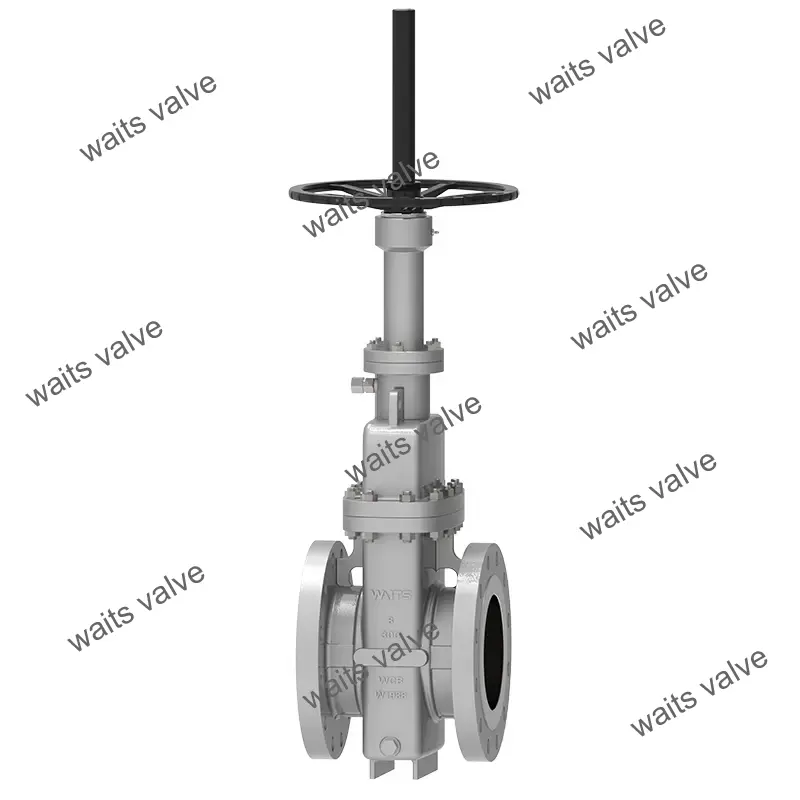

Enkel plate flatportventil

Den enkelt skiven flate portventilen er en skyveventil med en parallellport som den lukkende delen. Den lukkende delen er en enkelt port, og den pressende kraften til porten til ventilsetet styres av det middels trykket som virker på den flytende porten eller flytende ventilsetet. Den flate portventilen utviklet og produsert av Waits har egenskapene til elastisitet og forhåndsinnlasting, strukturell ventilsete med samtidig tetning av oppstrøms og nedstrøms tetningsseter, ventilsete med selvrensende funksjon, og ventilaktuator og ventil er uavhengig. I henhold til kundens krav, kan porten deles inn i typer med avledningshull, uten avledningshull, justerbar port osv.

Implementeringsstandarder

Søknad

Ytelsesfunksjoner

Det er tre typer ventilkroppsstrukturer: støping, sveising og smiing.
Den enkle skiven flate portventilen vedtar en struktur med en O-ringforsegling og et flytende ventilsete med forhåndsinnlasting, noe som gjør at den flate portventilen er toveis forseglet ved innløpet og utløpet. Og åpnings- og lukkemomentet for denne strukturen er bare 1/2 av en vanlig ventil, slik at ventilen enkelt kan åpnes og lukkes. Ventilsetet vedtar en myk tetningsring, som har en dobbel tetning av myk tetningsoverflate til metall og metall til metall, og den myke tetningsoverflaten tørker også portskittet. Det er en fettinjeksjonsventil på den ene siden av ventilen, og fettet kommer inn i tetningsflaten gjennom fettinjektoren og fettinjeksjonshullet på ventilsetet for å oppnå effekten av nødforsegling. For å forlenge levetiden, er porten utstyrt med et guidehull for å beskytte tetningsoverflaten mot middels erosjon, og den passer alltid til tetningsoverflaten om ventilen er helt åpen eller helt lukket. Når ventilen er helt åpen, er ventilkanalen jevn og rett, strømningsmotstandskoeffisienten er ekstremt liten, og det er nesten ikke noe trykktap. Rørledningen kan rengjøres av en rørrens.
Denne flatventilen med en enkelt skive vedtar en pakkestruktur med selvforseglingsevne, trenger ikke å justeres ofte, og er ekstremt enkel å åpne og lukke. Tetningsytelsen er pålitelig, og pakningen er utstyrt med en hjelpeforseglingsfettinjeksjonsstruktur, noe som løser problemet at pakningen av generelle ventiler mest sannsynlig vil lekke. Når ventilen er lukket, kan det høye trykket i det indre hulrommet automatisk losses for å sikre sikker bruk. Produktet er en fullstendig lukket struktur med god beskyttelsesytelse og kan brukes under all-weather-forhold. Ventilen er utstyrt med en posisjonsindikator for å vise ventilåpnings- og lukkeposisjonen. Den øverste belastningstypen kan spare tid og kostnader under vedlikehold.
