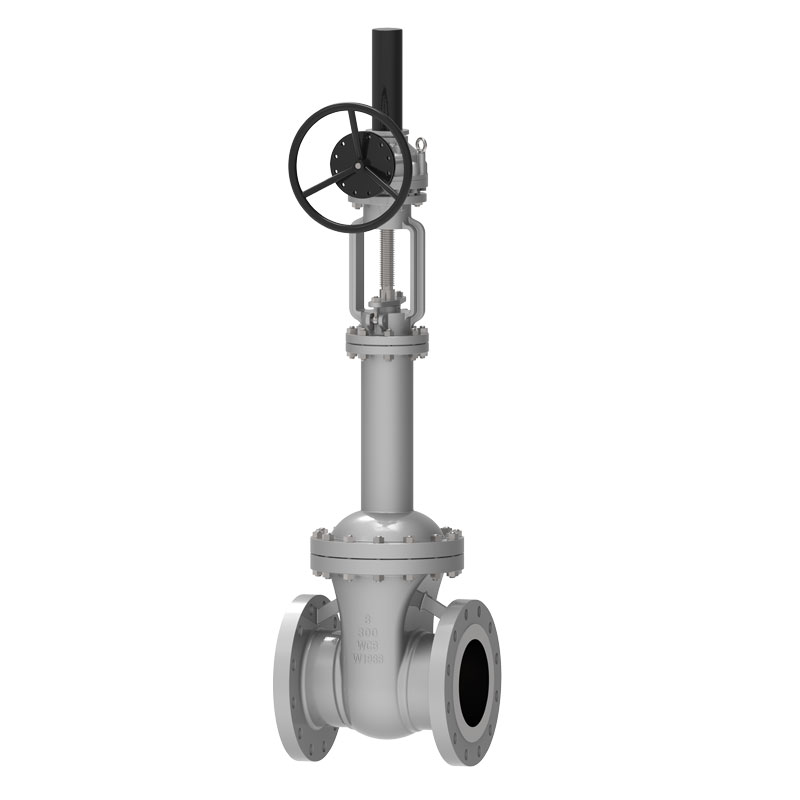

BELOWS GATE VALVE

Hvis du leter etter Bellows Gate-ventil av høy kvalitet, kan Waits være ditt pålitelige valg. Som en erfaren ventilprodusent og leverandør i bransjen, er Bellows Gate-ventilen vi produserer mye brukt i urban oppvarming, gassoverføring, damprørledninger og storskala vannkonserveringsprosjekter, og har blitt anerkjent av kunder i mange land i Europa og Midt-Østen.

Send forespørsel

produktbeskrivelse

Balows -portventilen danner en metallbarriere mellom væskemediet og atmosfæren gjennom automatisk rullende sveising, som er et design som beskytter ventilstammen mot lekkasje.
Belgenstrukturen brukes inni, og den nedre enden av rustfrie stålbelte sveises til ventilstammen for å forhindre at prosessvæsken korroderer ventilstammen. Den andre enden er plassert mellom ventillegemet og ventildekselet for å danne en statisk tetning. Dobbelt tetningsdesign er sikrere. Hvis belgen mislykkes, vil ventilstammepakningen også unngå lekkasje.
Belgen sveises til ventilstammen for å opprettholde stabil driftsytelse og unngå ventilstamvibrasjon forårsaket av ventilpluggvibrasjon. Balows portventilen er best egnet for rørledninger med damp, brennbar, eksplosiv, termisk olje, høy renhet, giftig og andre medier.

Implementeringsstandarder

Designstandarder	DIN3356 ， ASME B16.34
Flensstandarder	DIN2543-2545, ASME B16.5, ASME B16.47
Tilkoblingsmetoder	RF,
Testing og aksept	DIN3230, Fire 598
Strukturell lengde	DIN3203, ASME B16.10
Trykk- og temperaturvurderinger	ASME B16.34 、
Brannsikker test	API607, API6FA
Lavlekkasjestandarder	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103, Nace Mr 0175

Søknad

Størrelse	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Trykkområde	CL150 ~ CL1500 PN10 ~ PN260
Temperaturområde	-20 ℃ ~ 350 ℃
Søknadsområde	Tappvann, kloakk, konstruksjon, petroleum, kjemisk industri, mat, medisin, tekstil, strøm, skipsbygging, metallurgi, energisystem, etc.
Stasjonsmodus	Håndhjul, skråutstyr, elektrisk, pneumatisk osv.
Ventilkropp/ventildeksel	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Alloy 20, Monel ...
Tetningsflate	Kropp, kropp kledd i jernbasert legering, kledning av hardbasert legering
Ventilstamme	F6A F304 F316 F51 F53 Monel K500
Ventilstamme mutter	Kobberlegering
Pakking	Fleksibel grafitt, grafitt asbestpakking, polytetrafluoretylen ...

Ytelsesfunksjoner

Fordeler
1. Bellows portventilen har en rimelig struktur, pålitelig tetningsytelse og vakkert utseende;
2. Tetningsoverflaten er sveiset med medbasert hard legering, som er slitasje-motstandsdyktig, korrosjonsbestandig, friksjonsresistent og har en lang levetid;
3. Ventilstammen er temperert og nitrert på overflaten, som har god korrosjon og friksjonsmotstand;
4. Dobbelt tetningsdesign er vedtatt, og ytelsen er mer pålitelig;
5. Ventilstamløftingsposisjonsindikasjonen er mer intuitiv;
6. Materialet i delene, flens- og rumpesveisetallstørrelsen kan nå velges i henhold til den faktiske situasjonen eller brukerkravene for å imøtekomme forskjellige ingeniørbehov.

Funksjoner:
1. Dobbeltforseglingsdesignet er en belg + ventilstammepakking. Hvis belgen mislykkes, vil ventilstammepakningen også unngå lekkasje;
2. Ingen væsketap og lavt energitap;
3. Lang levetid, som bidrar til å redusere antall vedlikehold;
4. Gassmedium ventilsetet vedtar PTFE mykt tetningsmateriale, som hjelper til med å forbedre forseglingen av belgens portventil;
5. Ventilsetet vedtar en konisk hard tetning, som er motstandsdyktig mot høy temperatur og har god lufttetthet;

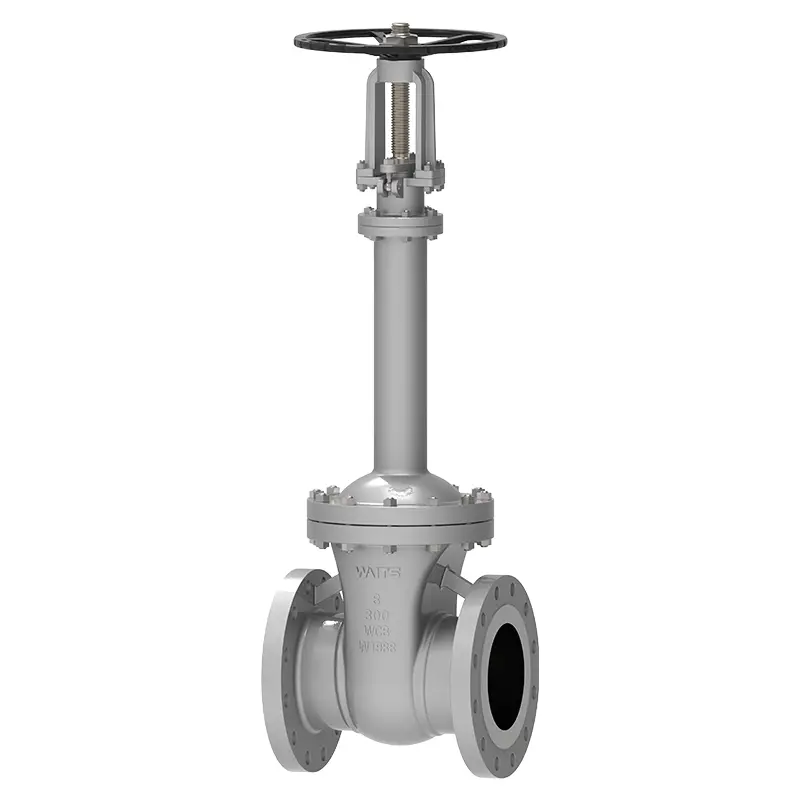

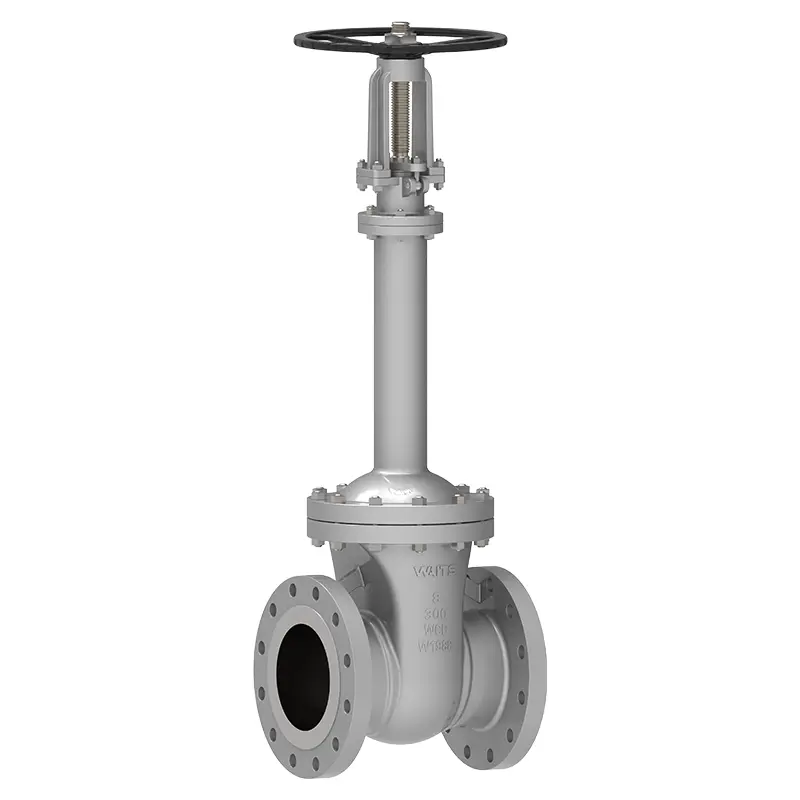

Bellows Gate Valve
