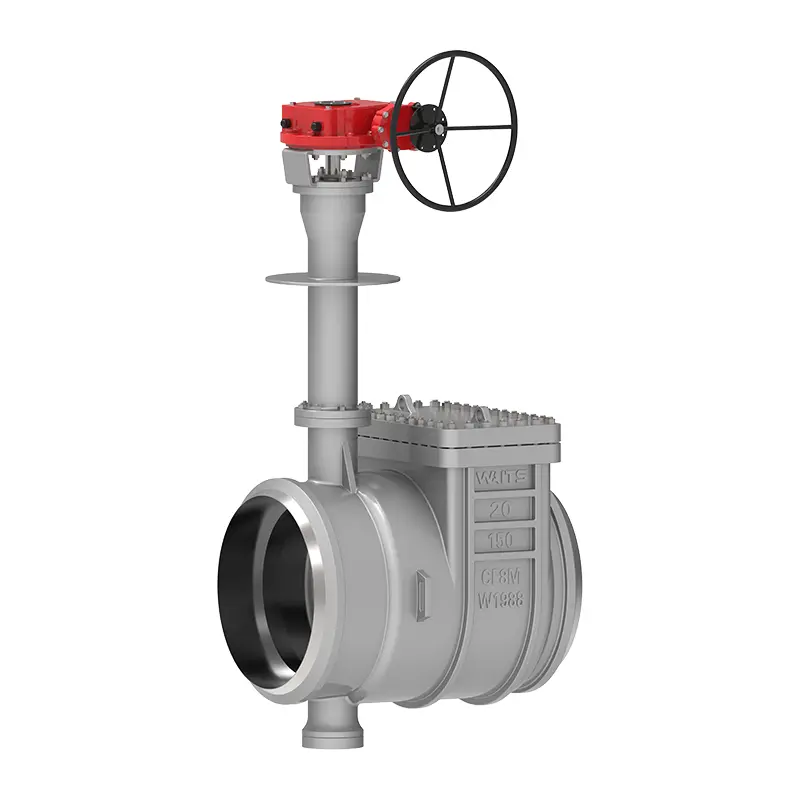

Kryogen toppoppføring sommerfuglventil

Den kryogene toppinngangen sommerfuglventilen er en lang levetid, energisparende sommerfuglventil. Vi introduserte aktivt nye teknologier under design og produksjon, og et team av bransjens fagpersoner overvåket instruksjonene gjennom hele prosessen.
Komponentene i denne sommerfuglventilen inkluderer hovedsakelig ventilkropp, sommerfuglplate, tetningsring, transmisjonsmekanisme, etc. Strukturell design vedtar todimensjonal eller tredimensjonalt eksentrisk prinsipp, og en ny prosess med elastisk tetning eller hard og myk flernivå forsegling og energi er brukt til å redusere dreiemomentet.
Samtidig er den generelle korrosjonsmotstanden, høye temperaturmotstand og slitestyrke mot den kryogene toppinngangens sommerfuglventil også utmerket, noe som er nok til å takle forskjellige komplekse arbeidsforhold uten hyppig vedlikehold eller utskifting.

Implementeringsstandarder

Søknad

Ytelsesfunksjoner

1. Den kryogene toppoppførings sommerfuglventilen er designet med doble skråkanter og liten eksentrisitet. Momentet når det ledende nivået (40% ~ 60% av sine jevnaldrende), og de matchende elektriske og pneumatiske prisene er veldig fordelaktige;
2. Ventilsetet og tetningsringen er designet som separate deler, og ventilen har en inspeksjonsport for enkelt vedlikehold og utskifting.
3. Ventilplaten og ventilstammen er designet med doble nøkler opp og ned, som ikke vil sitte fast ved lave temperaturer, og ha en API 609 antiflygende design;
4. Tetningsoverflaten har nesten null slitasje og en lang levetid;
5. Den har et bredt spekter av applikasjoner, inkludert ultra-lave temperaturenheter som LNG, propylen og etylen;
6. Den lekker API598 ved romtemperatur og 1/3 av BS6364 ved lave temperaturer. Det oppfyller de positive og omvendte tetningskravene til BS6364 ved lave temperaturer;
7. Ventilhuset og ventilsetet er separate komponenter, og ventilsetet og tetningsringen kan være laget av forskjellige materialer;
8. Tre eksentrisiteter: Midtlinjen til skaftet avviker fra midtlinjen på tetningsoverflaten, midtlinjen til akselen avviker litt fra midtlinjen til rørledningen, og midtlinjen til ventilkroppens tetningsoverflate (skrå kjegle) danner en vinkelposisjon med midtlinjen til rørledningen;
