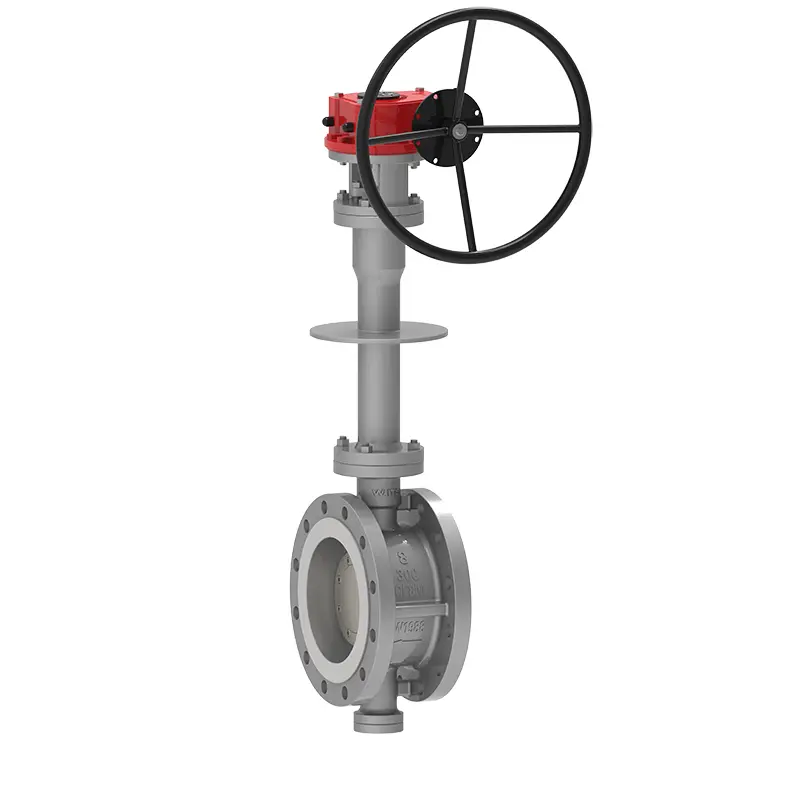

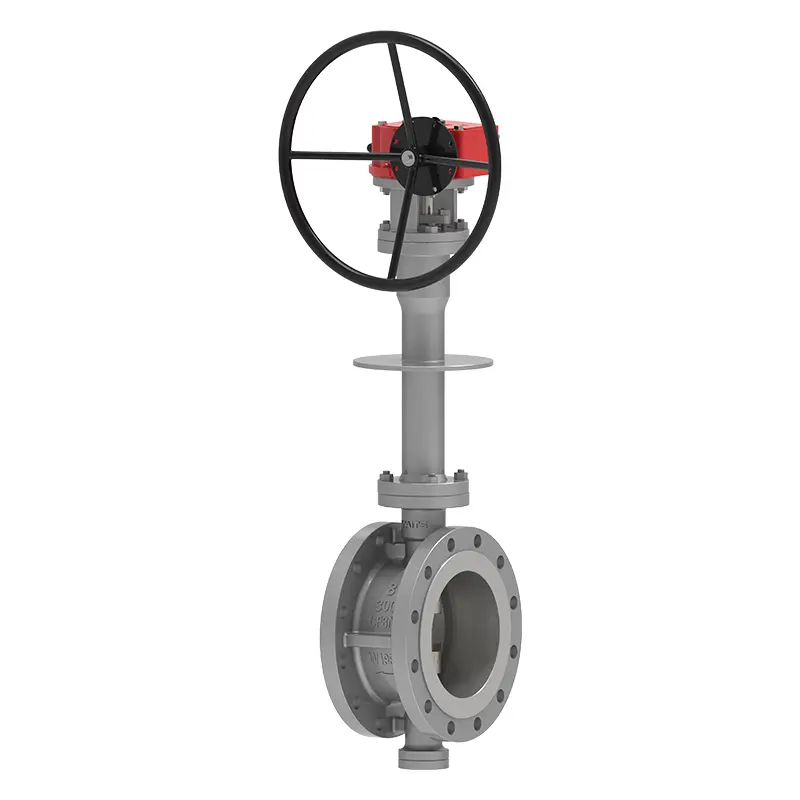

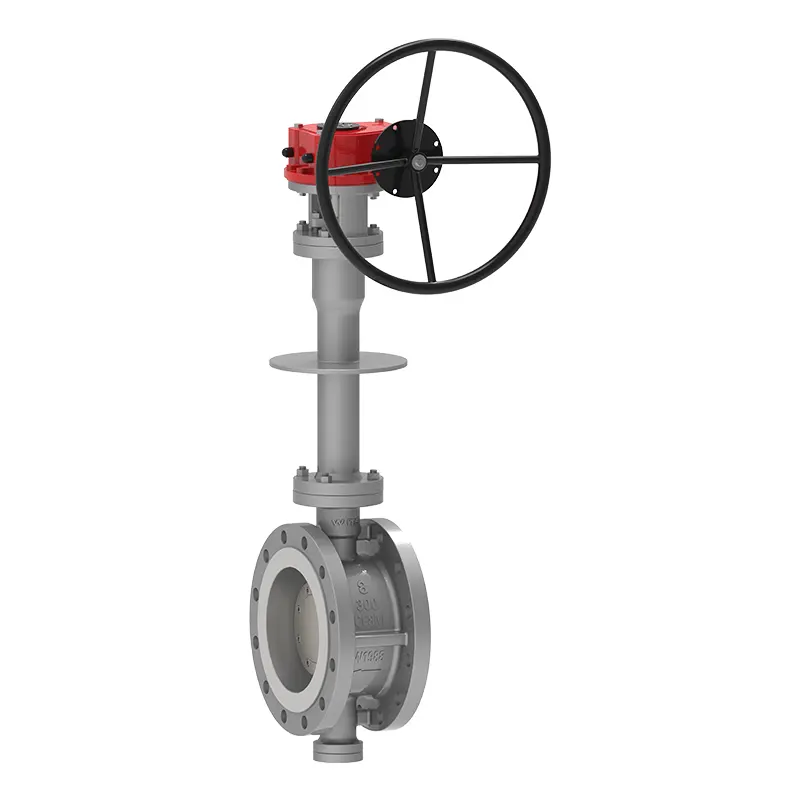

Kryogen sideinngang sommerfuglventil

Den kryogene sidegjennomføringsfuglventilen produsert av Waits er laget av råvarer av høy kvalitet og har blitt kvalitetskontrollert gjennom hele prosessen. Det har utmerket ytelse og ytelse med høy kostnad. Denne ventilen kan håndtere ekstremt lave temperaturer og er egnet for mer komplekse arbeidsforhold. Vi har 30 års erfaring med ventilproduksjon og holder banebrytende og nyskapende. Vi håper å ha langsiktig samarbeid med flere kunder.

Send forespørsel

produktbeskrivelse

Den kryogene sidegjennomføringsfuglventilen er en lang levetid, energisparende sommerfuglventil som nylig er utviklet av Waits. Den består av ventilkropp, sommerfuglplate, tetningsring, overføringsmekanisme og andre hovedkomponenter. Strukturen vedtar todimensjonal eller tredimensjonal eksentrisk prinsippdesign, og bruker ny teknologi som er kompatibel med elastisk tetning eller hard og myk flernivåforsegling, noe som reduserer dreiemomentet når sommerfuglventilen er i drift, sparer mer innsats og energi. Slik design og prosessutvalg kan også sikre den generelle korrosjonsmotstanden, høye temperaturmotstand og slitasje motstanden til sommerfuglventilen.

Implementeringsstandarder

Designstandard	API 609, BS 6364
Flensstandard	ASME B16.25 (BW)
Brann trygt	Brann 6fa
Sluttforbindelse	Dobbeltflens, BW, Wafer, Lug etc.
Inspeksjon og test	API 598 & BS 6364
Aksept av lav temperatur test	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Ansikt til ansikt	API 609, ASME B16.10, og 558
Trykk- og temperaturnivåer	ASME B16.34
Lav lekkasjestandard	ISO 15848-1, API 622
Antikorrosjonsdesign	Nace Mr 0103, Nace Mr 0175

Søknad

Størrelse	3 "-52", DN80-DN1300
Trykkvurdering	Klasse 150-900, PN16-PN160
Driftstemperatur	-196 ° C ~ 150 ° C.
Søknadsområde
Operatør	Utstyr, elektrisk, pneumatisk, bar stilk osv.
Kroppsmateriale	A351 CF3, CF8, CF3M, CF8M, etc.
Ventilplate	A351 CF3, CF8, CF3M, CF8M, etc.
Ventilsete	Rustfritt stål + STL; Rustfritt stål + grafitt
Ventilstamme	XM-19, GR660 TY2/HT

Ytelsesfunksjoner

1. Den kryogene sidegjennomføringsventilen vedtar dobbeltfalt og liten eksentrisitetsdesign: dreiemomentet når det ledende innenlandske nivået (40% ~ 60% av jevnaldrende), og de matchende elektriske og pneumatiske priser er veldig fordelaktige;
2. Ventilsetet og tetningsringen kan byttes ut på nettet med et vedlikeholdsromsdesign: Ventilsetet og tetningsringen skilles, og ventilen har en inspeksjonsport for enkelt vedlikehold og utskifting.
3. De øvre og nedre doble tastene på ventilplaten og ventilstammen kan sikre at den ikke blir sittende fast ved lave temperaturer, og samtidig oppfyller API 609 antiflygende design;
4. Ventilmomentet er lite: tetningsoverflaten er nær null slitasje, noe som forlenger ventilens levetid;
5. Den har et bredt spekter av applikasjoner og kan brukes til ultra-lave temperaturenheter som LNG, propylen og etylen;
6. God tetningsytelse: lekkasje ved normal temperatur er API598, og lekkasje ved lav temperatur er 1/3 av BS6364. Oppfylle de positive og omvendte tetningskravene til BS6364 ved lave temperaturer;
7. Ventilkroppen og ventilsetet er separate komponenter: ventilsetet og tetningsringen kan være laget av forskjellige materialer for å oppfylle arbeidsforholdene;
8. Tre eksentrisiteter: Midtlinjen til skaftet avviker fra midtlinjen på tetningsoverflaten, midtlinjen til akselen avviker litt fra midtlinjen til rørledningen, og midtlinjen til ventilkroppens tetningsoverflate (skrå kjegle) danner en vinkelposisjon med midtlinjen til rørledningen;
