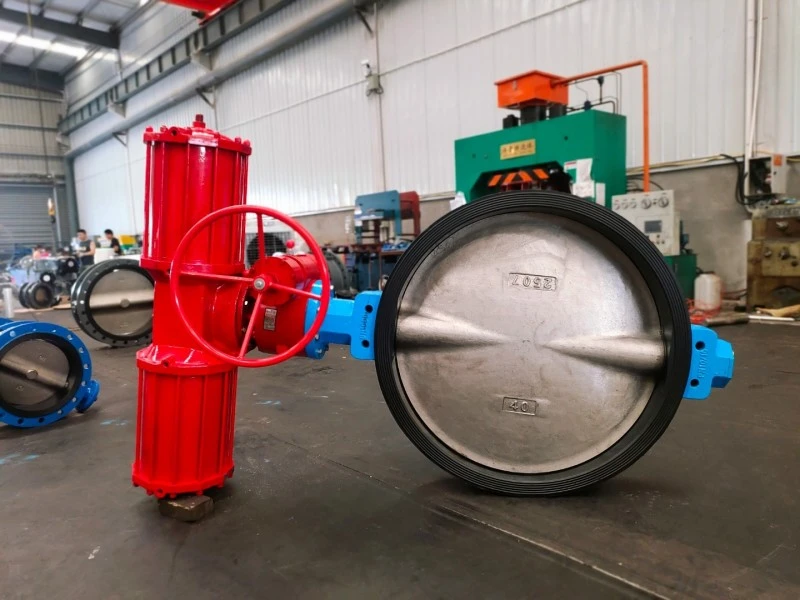

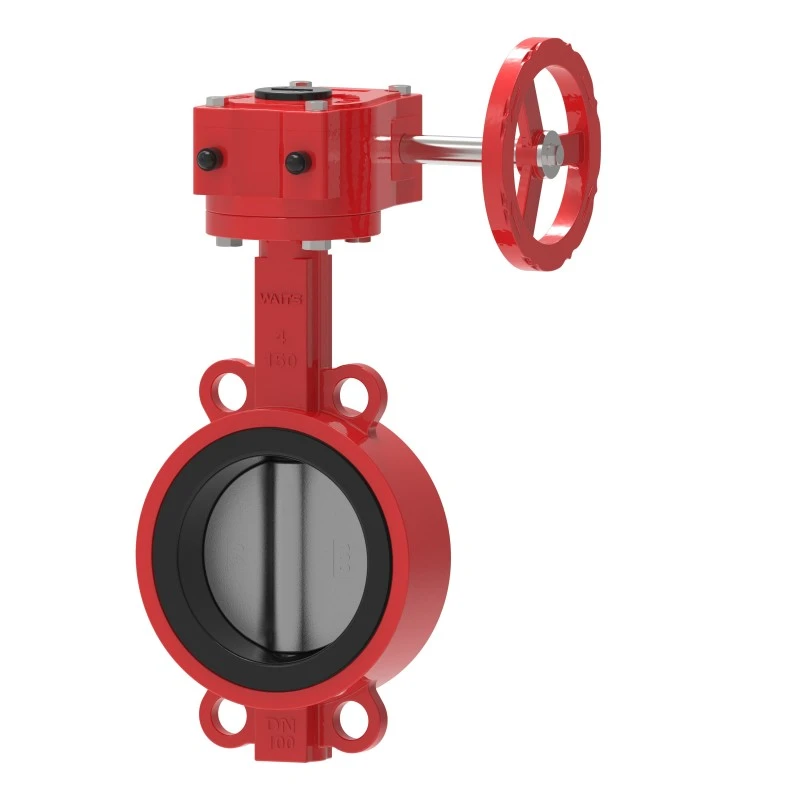

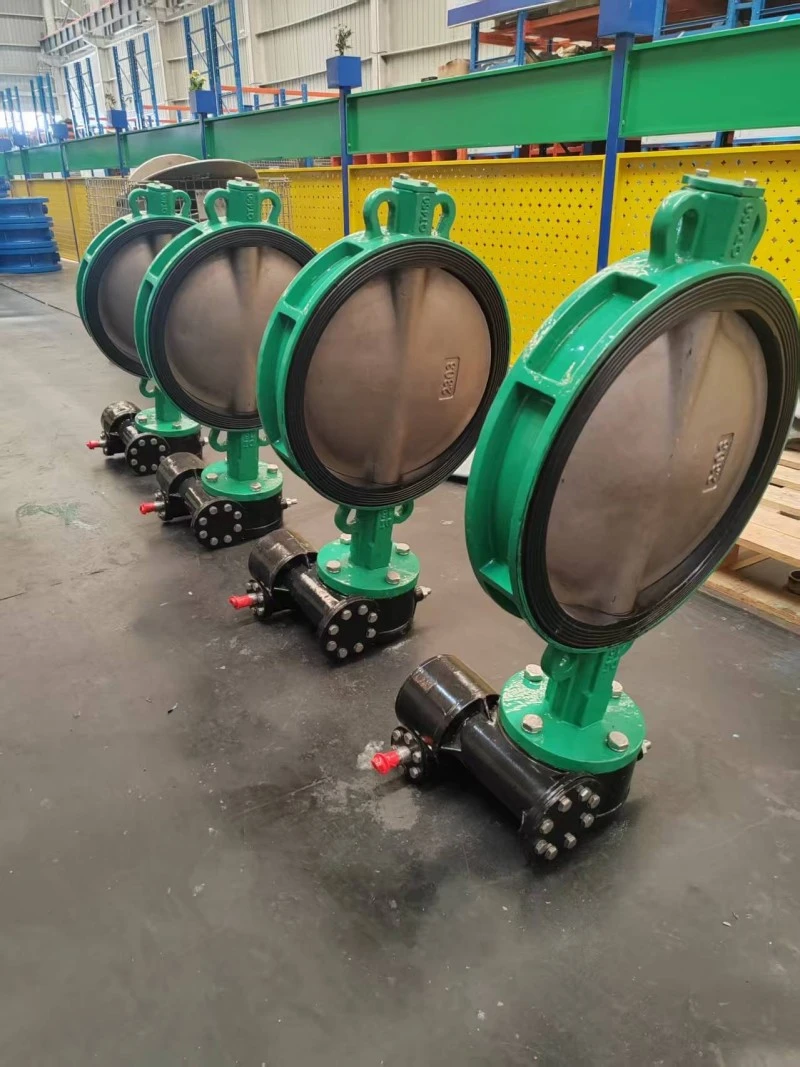

Fire Gear Wafer Butterfly Valve

Fire Gear Wafer Butterfly Valve fra Waits Valve er kjerneproduktet i min brannbeskyttelsesserie og har oppnådd ISO 9001-sertifisering fra DNV, Bureau Veritas, ABS og Lloyds. Denne serien med sommerfuglventiler bruker høykvalitets B148 C9500 ventilhus og plate, samt Monel K500 ventilstamme. Hvis du har andre krav, ta gjerne kontakt!

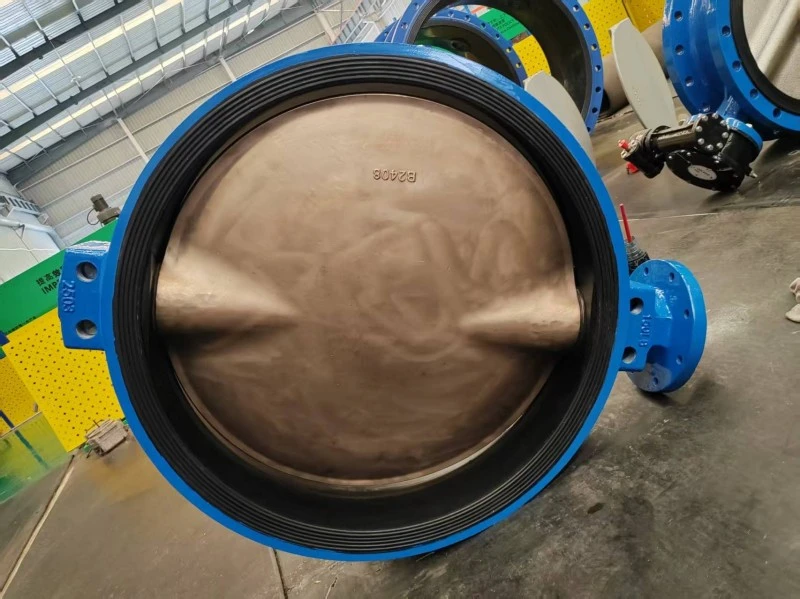

Sommerfuglplaten er plassert i midten av rørledningen, og en stang som går gjennom sommerfuglplaten er koblet til aktuatoren utenfor ventilen. Roterende aktuatorer kan gjøre sommerfuglplaten parallell eller vinkelrett på væskestrømmens retning. I motsetning til kuleventiler er spjeldventiler alltid plassert innenfor væskestrømningsområdet, så uansett ventilposisjon vil det oppstå trykkfall i væsken.

Trekk:

Fire Gear Wafer Butterfly Valve oppfyller eller overgår kravene i EN 593 og MSS SP-67 standarder.

Utformingen av sulfuriseringsventilskive oppnår lufttett lukking.

Fire Gear Wafer Butterfly Valve er egnet for innendørs og utendørs bruk.

Flaggformet posisjonsindikator.

Innebygd overvåkingsbryter.

Størrelsen på sporenden skal være i samsvar med AWWA C606-standarden eller andre IPS-rørledningsstandarder.

Dimensjoner ansikt til ansikt samsvarer med MSS SP-67 standard.

UL/ULC 1091 sertifisering, FM 1112 sertifisering, VdS 2100-08en og 3C sertifisering, samt CNBOP sertifisering.

Nominell arbeidstrykk:

UL/ULC-sertifisering: 300 psi

FM-sertifisering: 300 psi

VdS og 3C sertifisering: 16 bar

Produktbeskrivelse

Ventilhus: nodulært støpejern GGG40/50 eller støpejern GG25

2-ventilspindel: SS420/SS431/SS416

3-Butterfly plate: seigjern, støpejern. SS304 (CF8) rustfritt stål

4-ventilsete: EPDM eller PTFE

Ventilspindel: rustfritt stål

6-Internt og eksternt epoksyharpiksbelegg, med en tykkelse større enn 250 mikron

7- Tilkoblingsmetoder: klemmetype, knasttype, flenstype

8- Arbeidstrykk: PN10/16; Størrelsesområde: 2 tommer til 72 tommer

9- Designstandarder: DIN, EN558-1, API609; Toppflens: ISO 5211;

10-Driftsmodus: Håndhjul eller snekkegir
