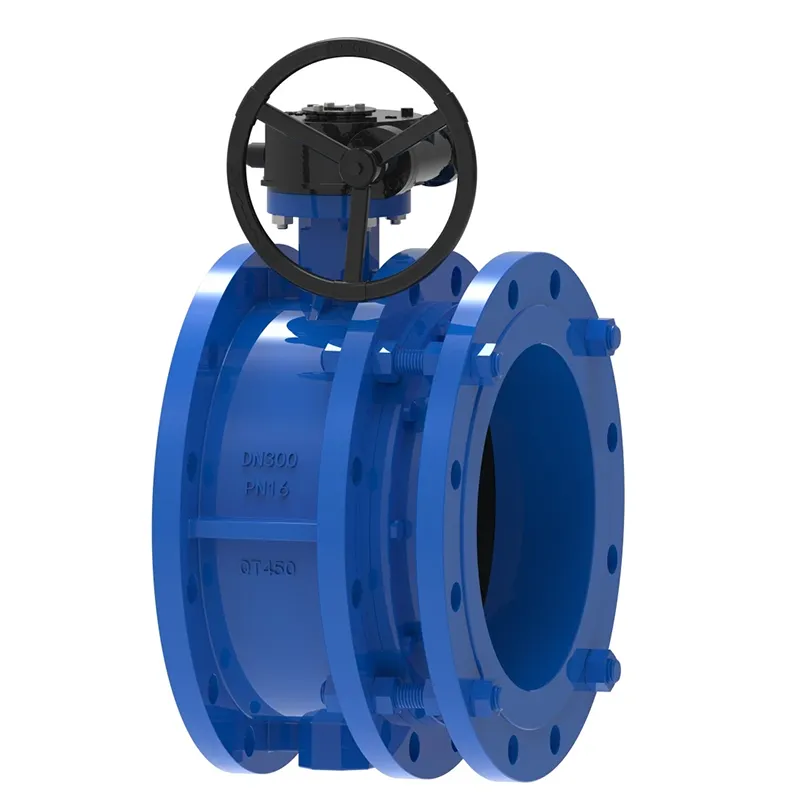

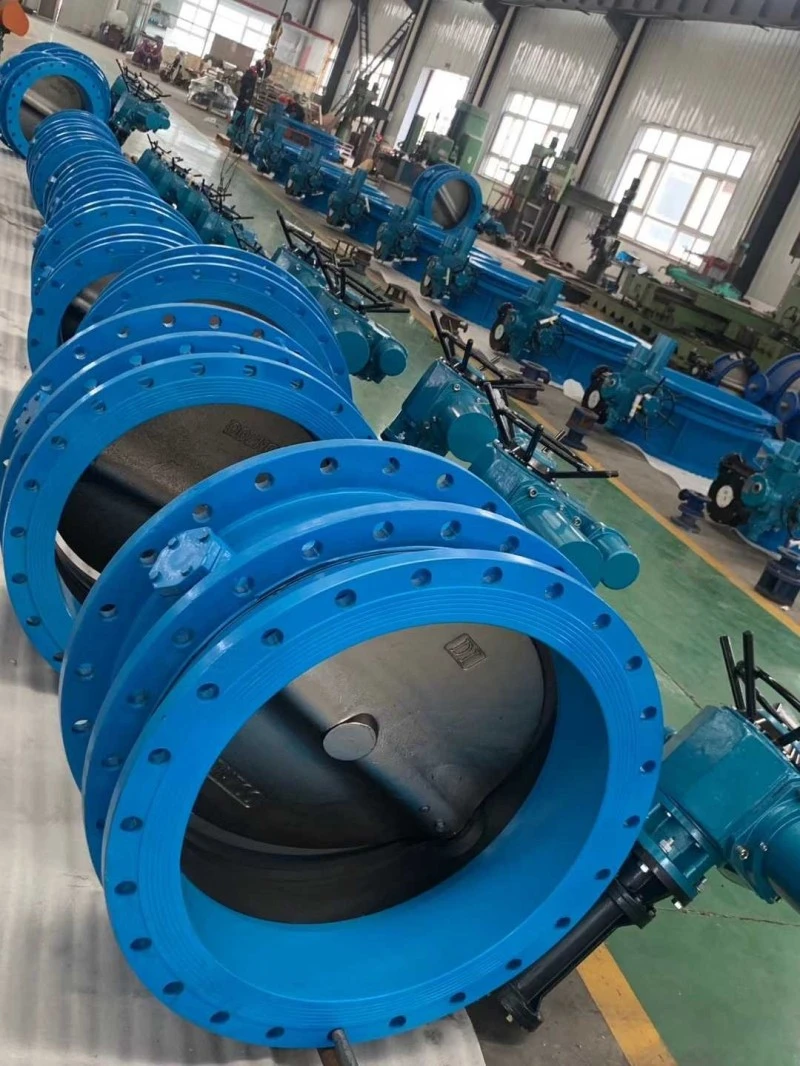

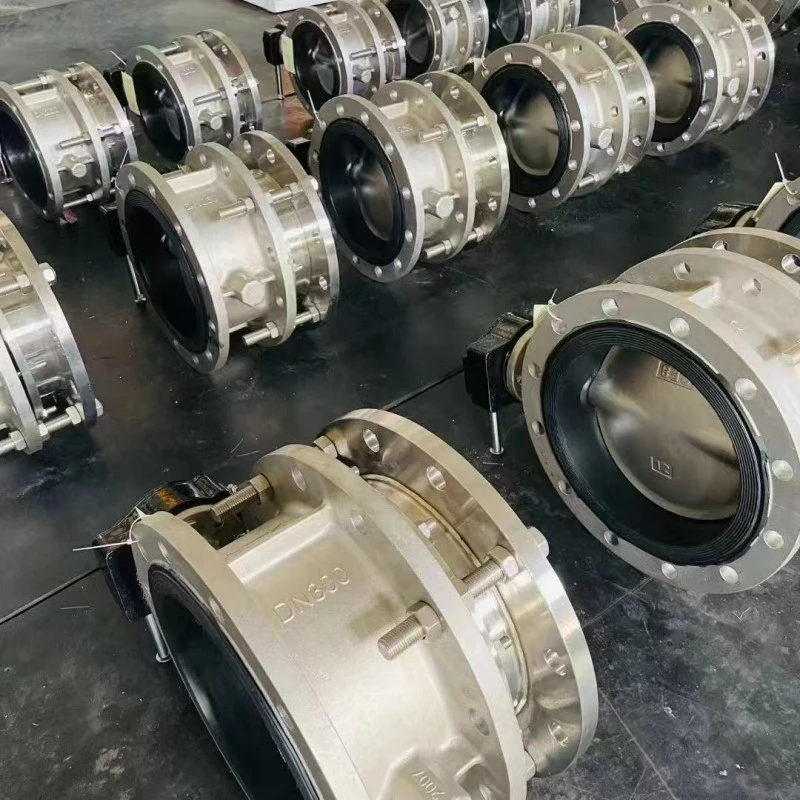

Ekspansjonsledd konsentrisk spjeldventil

Den avanserte teleskopiske konsentriske spjeldventilens spjeldplate er installert i diameterretningen til rørledningen. I den sylindriske kanalen til det teleskopiske sommerfuglventilhuset roterer den skiveformede sommerfuglplaten rundt aksen, med en rotasjonsvinkel mellom 0 ° og 90 °. Når den dreies til 90 °, er ventilen helt åpen. Egnet for temperaturer ≤ 80 ℃, brukt i petroleum, kjemikalier, mat, farmasøytisk, tekstil, papirproduksjon, kraft, vannforsyning og drenering, gassrørledninger for å regulere strømning, avskjære medier og kompensere for termisk utvidelse og sammentrekning av rørledningen.

Fordeler:

Teleskopisk konsentrisk spjeldventil (med en struktur som kan strekke seg innenfor et visst lengdeområde) letter ikke bare demontering av ventilen, men reduserer også rørledningsspenningen og beskytter ventilen. Samtidig komprimerer den også installasjonsmetoden til spjeldventiler og ekspansjonsfuger, noe som gjør plassen mer kompakt. Normalt krever ikke denne typen ventiler spesielt vedlikehold og krever kun regelmessig observasjon av ekspansjons- og sammentrekningsdelene for lekkasjer og løsgjøring.

Installasjonsmetoden til den teleskopiske konsentriske spjeldventilen har store fordeler, da bare ekspansjonsfugen må demonteres, noe som sparer mye vedlikeholdsplass og oppnår ventilfritt vedlikehold (spjeldventiler er tyngre, ekspansjonsfuger er lettere og arbeidsintensiteten er lavere).

Forholdsregler ved installasjon:

1. Det er strengt forbudt å demontere spjeldventiler med demonterte ekspansjonsflenser på rørledningens byggeplass; Det er strengt forbudt å forlenge eller forkorte den teleskopiske spjeldventilen på stedet.

2. Rørene i begge ender av ekspansjonsventilen må være konsentriske, og de to flensflatene på rørene må være parallelle;

3. Flensfesteboltene skal strammes symmetrisk, og ikke stram flensfesteboltene med kraft på den ene siden;

4. Ekspansjonsrøret er installert bak ventilen;

5. Ekspansjonsdelen av ekspansjonsventilen skal ikke installeres i hjørnet eller enden av rørledningen.

6. Ekspansjonsflensspjeldventilen må plasseres flatt før installasjon og bør ikke støtes etter ønske;

7. Den strukturelle lengden til den teleskopiske konsentriske spjeldventilen er minimumslengden på fabrikken og trekkes til installasjonslengden (dvs. designlengden) under installasjonen;

Når lengden mellom rørledningene overskrider installasjonslengden til ekspansjonsspjeldventilen, vennligst juster rørledningsavstanden og ikke dra kraftig i ekspansjonsventilen for å unngå å skade den;

9. Butterflyventilen til den teleskopiske konsentriske spjeldventilen kan installeres i alle posisjoner. Når det brukes til temperaturkompensasjon, etter at rørledningsinstallasjonen er fullført, bør braketter installeres i begge ender langs rørledningens akse for å forhindre at ekspansjonsventilens ekspansjonsrør trekkes ut. Støttekraften til braketten beregnes i henhold til følgende formel, og det er strengt forbudt å fjerne braketten under drift;

Slik velger du:

Den strukturelle formen til den teleskopiske konsentriske sommerfuglventilen er delt inn i to typer: konsentrisk teleskopisk sommerfuglventil og eksentrisk teleskopisk sommerfuglventil. I henhold til de forskjellige driftsmekanismene kan den deles inn i snekkedrevne teleskopiske sommerfuglventiler, pneumatiske teleskopiske sommerfuglventiler og elektriske teleskopiske sommerfuglventiler.

I henhold til de forskjellige tetningsmaterialene er den delt inn i myke forseglede teleskopiske sommerfuglventiler og metallhardt forseglede teleskopiske sommerfuglventiler.

Teleskopiske konsentrerte sommerfuglventiler brukes vanligvis til rentvannsrørledninger med temperaturer T>80 ℃, og rørledningene er ikke-korrosive. Hardforseglede teleskopiske sommerfuglventiler brukes ofte i dampvarmeoverføringsrørledninger med temperaturer T>425 ℃. Derfor, når du velger en teleskopisk sommerfuglventil, er det nødvendig å avklare medium, temperatur, trykk osv. for å gjøre det riktige valget.
