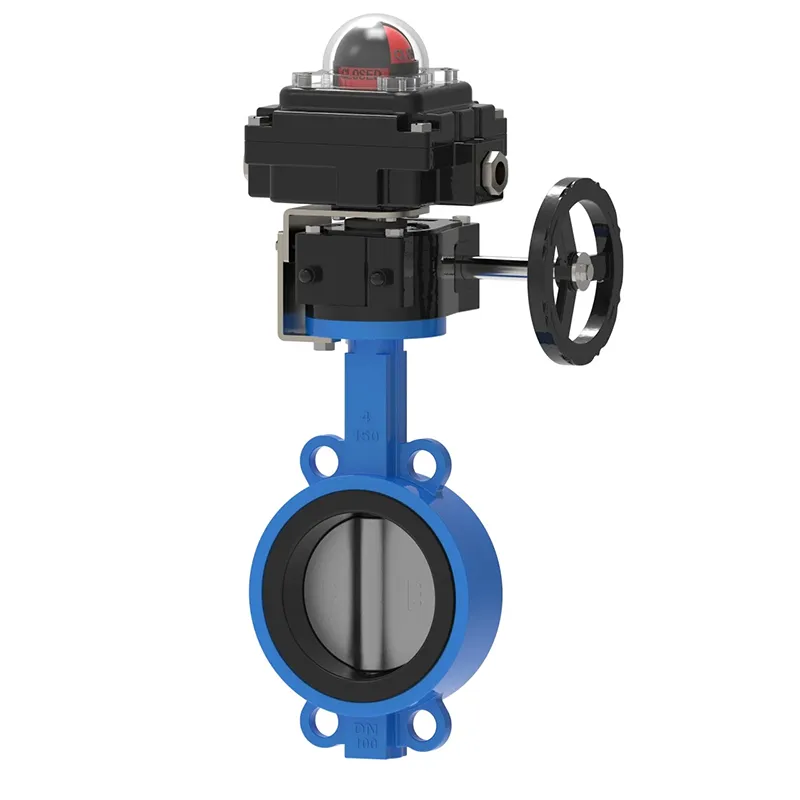

Butterflyventil med grensebryter

Ettersom fabrikker og deres prosesser blir stadig mer komplekse og er mer avhengige av systemtilbakemeldinger i sanntid, krever mange kunder i økende grad elektrisk tilbakemelding for både manuelle og automatiske ventiler. Hver ventil er forskjellig, så Waits-ventilmodifikasjon Butterflyventil med grensebryter vil tilby tilpassede tjenester basert på prøveventiler og nødvendige bryterbokser.

Fordel

Lavpris ventilposisjonsindikasjon produkt

Varmt smeltelim bakepulverbeleggskall

2-kanals enkeltpolet dobbeltkast (SPDT) mekanisk bryter, merkestrøm 16 ampere

Du kan indikere på/av-status gjennom et godt synlig sfærisk indikatorlys

Kammen er enkel å justere og kalibreringen på stedet er enkel. Ingen verktøy nødvendig.

To 1/2-tommers NPT-kanalgrensesnitt

Butterfly Valve with Limit Switch er en manuell grensebryter som passer for opptil 8-tommers kuleventiler og spjeldventiler. Ventilen overholder ISO5211-standarden, oppfyller NEMA 4X-klassifiseringen, og er utstyrt med en innebygd låseanordning. Standard SPDT 10 ampere @ 120VAC grensebryter.

En grensebryter er en elektromekanisk enhet som mekanisk kobler en aktuator til en elektrisk bryter. En grensebryter er en kontrollenhet som drives av bevegelsen til et objekt. Kort sagt kan grensebrytere overvåke bevegelsen til andre objekter.

Mekaniske grensebrytere har høy nøyaktighet og repeterbarhet. Kontaktsensorer brukes til å oppdage tilstedeværelsen og plasseringen av gjenstander i industrielle operasjoner.

Typene grensebrytere er vanligvis delt inn i fire kategorier: whiskertype, rulletype, spaktype og stempeltype. De er konfigurert som normalt åpne, normalt lukkede eller begge deler. I noen applikasjoner har grensebrytere blitt erstattet av nærhetssensorer.

Når en gjenstand kommer i kontakt med endebryterspaken (eller stempelet), vil spaken bevege seg en forhåndsbestemt avstand til kontakten aktiveres. Overkjøring refererer til at spaken beveger seg utover den forhåndsbestemte reiseavstanden. hovedpunkter.

Spesifikasjon av endebryter

På grunn av at sommerfuglventilen med grensebryter er designet for spesifikke operasjoner, må hver grensebryter kalibreres i henhold til applikasjonen. Se gjennom følgende parametere for å evaluere kompatibiliteten til grensebryteren med målapplikasjonen din.

Skal: Pressstøpt aluminium: O-ringpakning

Valgfrie 304 og 316 rustfrie stålkonstruksjoner

Belegg: Polyester pulverlakk (timer)

O-ring: Nitrilgummi (standard) -25 ℃ -85 ℃ (time)

Miljøtype: 4, 4X, IP67

Eksplosjonssikker karakter: Cl 1 sone 1, Ex d IIC T6 Gb

Regional klassifisering: Nema 4, Nema 7

Feste: Rustfritt stål

Akse: Namur rustfritt stål

To halv tomme NPT gjenger

Rekkeklemmekontakter: 8

Arbeidsspenning: 120VAC, 12VDC, 24VDC

Installasjonsbrakett: MB – 3,4:30 x 80, 130 H: 20, 30 (rustfritt stål)

Temperaturområde: -20 ℃ -85 ℃

Sensorer: CROUZET mekanisk bryter (standard), nærhetsbryter (valgfritt)

Modell: IP-67 (N4), ALS-500M (eksplosjonssikker)
