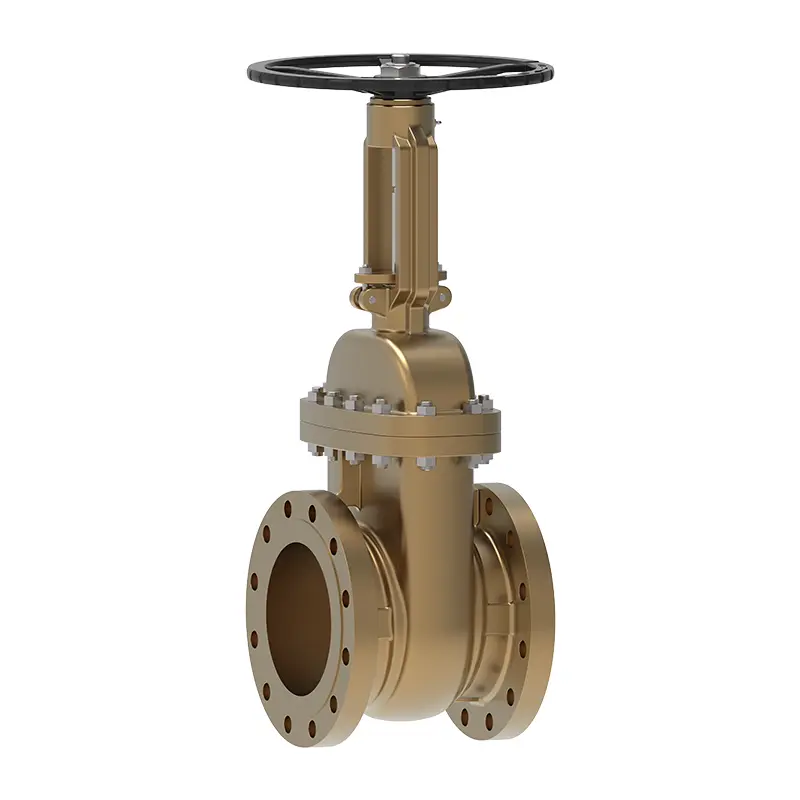

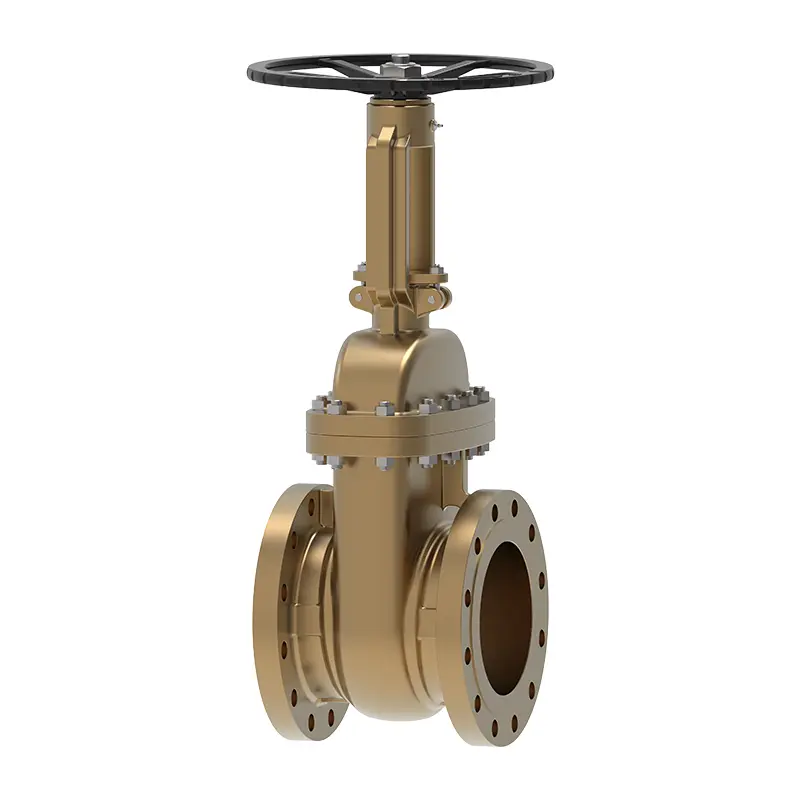

Bronsekileportventil

Venter ventil av høy kvalitet bronsekileport ventilbronze kileportventil vedtar bronseventil kropp, bronseventil trim, gjenget tilkobling og ventildekke i samsvar med ASTM B62 -spesifikasjon. Den vedtar også Precision Casting Wedge Gate Design. Aluminiums bronsemateriale med høy styrke er motstandsdyktig mot korrosjon/slitasje. En rekke stasjons-/tilkoblingsmetoder er egnet for forskjellige rørledninger.

Send forespørsel

produktbeskrivelse

For ventilventil Holdbar bronsekileportventil, løftes porten gradvis og vekk fra ventilsetets tetningsoverflate ved å rotere håndhjulet eller kjøre ventilstammen gjennom drivenheten. Trykkområde CL150 ~ CL300 PN10 ~ PN16. Ventilen vedtar stigende stamdrift og er utstyrt med en solid kileskive. Ikke egnet for drikkevann. Velkommen til å sende oss en melding for å fortelle oss om det tilpassede innholdet, vi er på nettet når som helst!

Arbeidsprinsipp:
Når portheishøyden når omtrent 1 ganger den nominelle diameteren på ventilen, er væskekanalen ikke blokkert og ventilen åpnes helt. Ved faktisk bruk brukes toppen av ventilstammen vanligvis som full åpningsindikasjon. Etter å ha nådd topplassering, blir håndhjulet vanligvis 1/2 til 1 sving som den faktiske helt åpne posisjonen for å forhindre låsing på grunn av temperaturendringer. Når håndhjulet eller drivanordningen roteres i motsatt retning, driver ventilstammen porten til å stige ned, og portforseglingsoverflaten passer gradvis til ventilsetet tetningsoverflaten. Tetning oppnås ved å presse porten tett mot ventilsetet gjennom ytre kraft eller middels trykk for å forhindre strømning av medium.

Implementeringsstandarder-bronsekileportventil
Designstandarder	API600/API6D EN1074-1
Flensstandard	ASME B16.5/ASME B16.47- A/B/EN1092
Forbindelse	RF.RTJ, FF.BW.SW
Testaksept	API 598
Strukturlengde	API 6D ASME B16.10 EN558
Trykk- og temperaturvurderinger	ASME B16.34
Brannprøve	6FA Fire Fire 607
Lav lekkasjestandard	ISO 15848-1, API 622
Antikorrosjonsdesign	NACE MR 0175

Application-Bronsze Wedge Gate Valve
Størrelse	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Trykkområde	CL150 ~ CL300 PN10 ~ PN16
Temperaturområde	-20 ℃ ~ 250 ℃
Søknad	Gjelder vann, sjøvann, olje, damp, naturgass og svakt etsende væsker. Den harde tetningstypen kan håndtere medium som inneholder partikler eller høy temperatur.
Stasjonsmodus	Håndhjuldrift, utstyr som opereres, pneumatisk operert, elektrisk drevet, hydraulikk betjent
Ventilkropp	Al - Bronse
Ventilsete	EPDM, PTFE, NBR. Al - bronse, int+stl
Ventilstamme	F304 -F316, AL - Bronse

Ytelsesegenskaper
Bronsekileportventil har en rett gjennom mediekanal inne i ventillegemet, som har lav væskemotstand, og mediet strømmer i en rett linje med lav strømningsmotstand, noe som effektivt kan redusere tapet av systemet.
Sammenlignet med stoppventiler, er bevegelsesretningen til porten vinkelrett på strømningsretningen til mediet, noe som gjør åpningen og lukkingen enklere.
Mediet kan strømme i begge retninger, og det er ikke nødvendig å ta hensyn til strømningsretningen til mediet under installasjonen, noe som er praktisk for installasjon og bruk i forskjellige rørledningssystemer. Den har et enkelt utseende og en relativt kort strukturell lengde, noe som er mer fordelaktig i anledninger der installasjonsrommet er begrenset. Den har god produksjonsprosessbarhet og et bredt spekter av applikasjoner.
Produktet kan drives håndhjul; Giret; Pneumatisk operert; Elektrisk drift; Hydraulikk operert
