Hvordan løser spjeldventil med forlenget spindelgir operasjonsbarrierer for nedgravde og isolerte industrielle rørledningssystemer?

1. Fullfør strukturell sammensetning og kjernearbeidsprinsipp

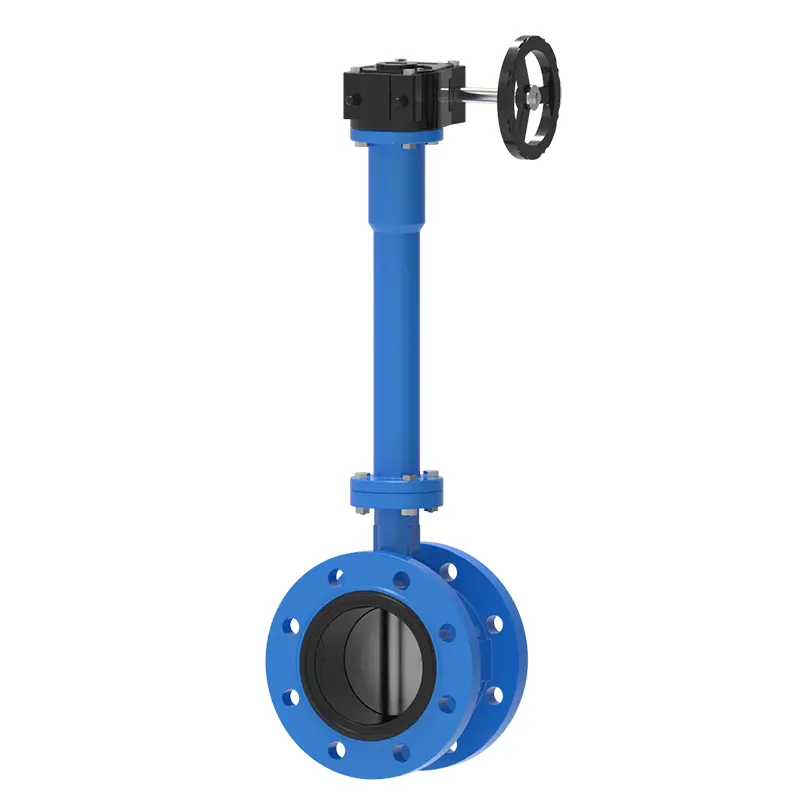

1.1 Delt komponentoppsett av flens, utvidet spindel og girdrev

Tre funksjonelle kjernemoduler utgjør hele ventilhuset, som hver utfører uavhengige rørledningsforbindelser, momentoverføring og strømningsreguleringsoppgaver. Det dobbeltflensede ventilhuset har en boltet tilkoblingsform med full front, som danner stive tetningsskjøter med matchende rørledningsflenser, og unngår middels lekkasjerisiko forårsaket av løs fastklemming av waferventiler under langvarige trykksvingninger. Den utvidede stammeenheten er den mest differensierte delen sammenlignet med vanlige spjeldventiler, som forlenger girdriftshåndhjulet til tilgjengelig bakke eller utstyrsplattform, og skiller driftsposisjonen fra den nedgravde eller isolerte ventilkroppsdelen.

Snekkegirreduksjonsboksen som er installert på toppen av den forlengede stammen, konverterer stort dreiemoment som kreves for rotasjon av skiver med stor diameter til lett håndhjulsdrift, noe som effektivt reduserer den fysiske arbeidsintensiteten for operatørene. Inne i girkassen kan presisjonssnekke- og snekkehjulets inngrepsstruktur låse skiven i enhver åpningsvinkel uten ekstra posisjoneringsarmaturer, og realisere stabil fast strømningsreguleringstilstand for langvarig rørledningsdrift. Alle transmisjonsdeler på innsiden av den utvidede stammen har integrert splineforbindelse, og sikrer synkron rotasjon mellom håndhjulsgir og intern sommerfuglskive uten girslip etter tusenvis av åpnings- og lukkingssykluser.

• Stiv dobbel flensforbindelse forbedrer den generelle tetningsstabiliteten under trykkfluktuasjoner
• Tilpassbar forlenget stammeoverføringsoperasjon ut av nedgravd/isolert område
• Reduksjon av snekkegir reduserer driftsmomentet for regulering av rørledninger med stor kaliber
• Integrert splinestammestruktur eliminerer risiko for svikt i transmisjonen

1.2 Middels avskjærings- og strømningsreguleringsmekanisme

Den sirkulære sommerfuglskiven festet på den nedre enden av den forlengede stammen roterer 90 grader rundt den vertikale sentrale aksen for å fullføre full åpning, delvis struping og full lukking av rørledningens tverrsnitt. Når skiven roterer parallelt med middelstrømsretningen, danner rørledningen en uhindret passasje; når den roteres vinkelrett på strømningsretningen, passer den ytre kanten av skiven tett til den elastiske tetningsringen inne i ventilhuset for å realisere null lekkasjeoppfanging av væske, gass og blandede medier. Girkassen med vinkelskala kan nøyaktig justere rotasjonsvinkelen til skiven innenfor 0-90 grader, og realisere kontinuerlig lineær strømningsregulering i stedet for bare to-stats bryterkontroll av enkle håndtaksventiler.

Den forlengede stammen er utstyrt med tetningskomponenter i flere lag ved skjøten til ventilhuset og forlenget hylse, som forhindrer at rørledningsmediet sive oppover langs stammegapet til girområdet, og unngår girrust og middels forurensning av driftsdeler. Pakningssettet kan byttes ut uten å fjerne hele ventilen fra rørledningen under senere vedlikehold, noe som i stor grad forenkler reparasjonsarbeid på stedet av nedgravde ventiler som er vanskelige å demontere.

2. Materialtilpasningsstandarder for kropp, stamme og tetningskomponenter

2.1 Klassifisering av ventilhus og skivemateriale for ulike mediemiljøer

Valg av materialkvalitet bestemmer direkte den langsiktige stabile driftssyklusen til ventilen under spesifikke mediumtemperatur- og korrosjonsforhold. Duktilt jernventilhus med epoksybelegg er mye brukt i kommunal vannforsyning, brannbeskyttelse og kjølevannsrørledninger, med god motstand mot middels erosjon av nøytralt vann og lav produksjonsbehandlingsvanskelighet. WCB-kropp i karbonstål er egnet for damp- og oljetransportrør med høy temperatur, og opprettholder stabil mekanisk styrke under middels temperatur opp til 425 ℃. Rustfritt stål CF8/CF8M-hus matcher kjemiske syrebaserte blandede medium og kystsaltholdige vannrørledninger, og motstår gropkorrosjon forårsaket av kloridioner.

Sommerfuglskivematerialet må være i samsvar med korrosjonsmotstandsgraden til ventilhuset for å unngå elektrokjemisk korrosjon mellom forskjellige metallkontaktflater. Overleggskive i rustfritt stål er konfigurert for korrosive medium arbeidsforhold, mens bronselegeringsskive er valgt for sjøvannssirkulerende rørledninger for å forhindre adhesjon av marine organismer og elektrolytisk korrosjonsskade. Alle metallstøpeemner går gjennom spenningsavlastende behandling etter forming for å eliminere indre deformasjonsspenninger generert under støping, og forhindrer at ventilhuset sprekker under vekslende kaldt og varmt miljø.

2.2 Standarder for utvidet spindel og girkasse intern transmisjonsmateriale

Den forlengede stammen tåler gjentatte torsjonsbelastninger i langsiktige åpnings- og lukkesykluser, så høyfaste rustfritt stål 410 eller legert stål 4140 materialer er tatt i bruk, med streng hardhetskontroll for å unngå gnaging og brudd under dreiemomentoverføring. Den ytre beskyttelseshylsen på den forlengede stammen bruker sømløst stålrør med anti-rustbelegg, som isolerer underjordisk jordfuktighet og varmeisolasjonsdamp fra rørledningen fra å komme i kontakt med dreiemomentoverføringens kjerneaksel, noe som i stor grad forlenger levetiden til den forlengede stammen som er begravd under bakken i mange år.

Snekke- og ormehjul inne i girkassen bruker bronselegering som matcher karbonstål-ormstruktur, som danner selvsmørende friksjonspar under inngrepsrotasjon, og reduserer regelmessig vedlikeholdsfrekvens for fett. Girkasseskallet bruker støpt aluminiumslegering med lav vekt og sterk oksidasjonsmotstand, som ikke vil produsere tungt rustlag for å blokkere håndhjulsrotasjon etter langvarig utendørs eksponering eller underjordisk hvelvplassering.

3. Standard installasjonsflyt for nedgravde og isolerte rørledningsoppsett

3.1 Pre-installasjon Pipeline og parameter bekreftelsestrinn

Før heising og tilkobling av ventilhuset, må teknikere bekrefte tre kjernetilpassede parametere for produktet for å matche rørledningsoppsettet på stedet: faktisk nedgravd dybde eller isolasjonstykkelse for å bestemme den nødvendige utvidede spindellengden, rørledningens nominelle trykk for å velge matchende flenstrykkklasse, og mediumtype for å sjekke om skiven og tetningsmaterialekvaliteten oppfyller kravene til anti-korrosjon. Utilpasset stammelengde vil føre til at girhåndhjulet synker ned i det nedgravde hvelvet eller dekkes av rørledningsisolasjon, og mister funksjonalitet; feiltilpasset flenstrykkklasse vil føre til flenspakningslekkasje under rørledningsdesigntrykk.

Rengjør flenstetningsflaten på de fremre og bakre rørledningene grundig, fjern sveiseslagg, rustflekker og harde partikkelfester for å unngå ripeskader på den elastiske tetningspakningen under bolttiltrekking. Plasser den tilpassede ikke-metalliske flatpakningen mellom de to gruppene av flenser, og juster alle flensbolthullene horisontalt for å forhindre eksentrisk ekstrudering av pakningen forårsaket av forskjøvet installasjon av ventilhuset, som vil danne lokal middels lekkasjepassasje etter langvarig drift.

3.2 Spesiell fast rørledning og stengelbeskyttelsesoperasjon

Etter at ventilhusets flens er fullstendig boltet og festet med krysssymmetrisk tiltrekkingssekvens, fyll gradert sand rundt ventilhuset for lagdelt komprimering, og unngå at store harde steiner direkte ekstruderer ventilskallet for å produsere lokal deformasjon. Den ytre beskyttelseshylsen til den forlengede stammen må pakkes inn med vanntett anti-korrosjonskveilet materiale fra ventilhuset til bakkeoperasjonsplattformen, og blokkerer underjordisk grunnvann og korrosiv jord fra å komme i kontakt med stammens metalldeler. Et hult, beskyttende kumlokk er reservert ved bunnenden av stammen, som kan åpnes direkte for å betjene håndhjulet uten å grave store jorder ved senere inspeksjon og justering.

For tykt isolert innendørs rørledningsinstallasjon, reserver en vertikal kanal som samsvarer med den forlengede stammens ytre diameter ved rørledningens isolasjonsinnpakningsposisjon, ikke vikle termisk isolasjonsbomull rundt girkassen og stammeeksponerte seksjoner, for å forhindre varmeakkumulering fra å akselerere forringelse av girsmørefett og aldring av topppakningens tetningsdeler. Etter installasjon, utfør full slagåpnings- og lukkingstest av håndhjulet for å verifisere at skiven roterer uten å blokkere og at vinkelskala-indikasjonen stemmer overens med den faktiske strømningsavskjæringstilstanden.

• Krysssymmetrisk flensbolttilstramming for å forhindre eksentrisk ekstruderingslekkasje av pakningen
• Vanntett beskyttende innpakning for utvidet stilkbegravd seksjon mot jordkorrosjon
• Reserver uavhengig vertikal kanal for stammen for å unngå isolasjonsinnpakning av girkassen
• Full slag åpning-lukke test for å eliminere diskstopp skjult fare etter installasjon

4. Hovedanvendelsesscenarier for industrielle og kommunale rørledninger

4.1 Kommunal underjordisk vannforsyning og brannvernledningsnett

Bykommunale vannfordelingsrørledninger og nedgravde brannslokkingsrør er de mest anvendelige feltene for denne forlengede stammeflensventilen. De fleste hovedrørledningsavgreninger legges under vegoverflate eller grøntbeltejord, og vanlige kortstammede ventiler trenger storstilt veigraving hver gang strømjustering eller vedlikehold av rørledningsavskjæring utføres, noe som medfører store forstyrrelser for bytrafikk og daglige beboers liv.Forlenget spindelgirflens spjeldventilforlenger betjeningsutstyrets håndhjul til posisjoner for bakkeinspeksjonsbrønn, og alle operasjoner for åpning, lukking og strømningsstruping kan bare fullføres ved å åpne brønndekselet, uten utgraving av veioverflaten og konstruksjonsarbeid for tilbakefylling av rørledninger.

Kommunale brannvernrørledninger krever stabil tetningsytelse under øyeblikkelig trykkstøt når brannpumper starter. Den stive doble flensforbindelsen og flerlags elastiske tetningsringstruktur kan tåle øyeblikkelig trykkpåvirkning uten middels siver. Den selvlåsende strukturen for snekkegiret kan holde ventilen helt åpen i lang tid i daglig standby-tilstand, og vil ikke automatisk lukkes på grunn av vibrasjon fra rørledningens vannstrømstøt, noe som sikrer uhindret brannslukkingsvannpassasje i beredskapsperioder.

4.2 Fabrikkisolerte medium transportrørledninger

Rørledninger for kjemiske anlegg med høy temperatur damp, varm olje og kjølt saltlake trenger alle tykke termiske isolasjonslag for å redusere middels temperaturtap og unngå uhell på overflaten for operatører på stedet. Hvis standard kortstilte sommerfuglventiler brukes, må isolasjonslaget rundt ventilen kuttes opp hver gang strømmen justeres, og ny termisk isolasjonsbomull må pakkes inn igjen etter drift, noe som resulterer i gjentatt sløsing med varmeisolasjonsmaterialer og hyppig varmetap av rørledningen. Den forlengede stammestrukturen skiller operasjonsgirkassen fra isolasjonsinnpakningsområdet, rørledningsisolasjonen kan kontinuerlig pakkes inn som en helhet uten lokal kutting, og opprettholder fullstendig termisk isolasjonseffekt av hele rørledningen i lang tid.

Storskala matvareforedlings- og farmasøytiske fabrikksirkulasjonsrørledninger for rent vann velger også denne flensspjeldventilen med utvidet spindelgir. De fullstendige kontaktmediedelene i rustfritt stål samsvarer med sanitære produksjonsstandarder, og girdriftsmodusen realiserer presis strømningsregulering med små rekkevidde, som stabilt kan kontrollere mediumstrømmen som kreves av produksjonsutstyr uten øyeblikkelig store flytsvingninger som påvirker produktprosesseringsstabiliteten.

4.3 Parker underjordiske rørledninger for regnvann og kloakk

Campus, industripark og boligsamfunn nedgravd regnvann og kloakk grenrør er gravd ned under grønt land og fortau, med spredte inspeksjonsbrønner reservert med mellomrom. Ventilens forlengede stammeutforming samsvarer perfekt med den vertikale dybden til disse inspeksjonsbrønnene, vedlikeholdspersonell kan direkte nå girhåndhjulet ved brønnmunningen uten å gå ned i den dype brønnen for drift. Epoksy-korrosjonsbelegget av duktilt jernventilhus motstår langsiktig erosjon av kloakk som inneholder organiske urenheter, og den utskiftbare ytre tetningsringen kan opprettholdes på stedet uten demontering av integrert ventil fra rørledningen.

• Kommunale nedgravde vannledninger eliminerer veigraving ved ventiljustering
• Isolerte fabrikkrørledninger unngår gjentatt kutting og ompakking av termisk bomull
• Selvlåsende brannrørledningsutstyr forhindrer utilsiktet lukking under vannstrømsvibrasjoner
• Kloakkrør anti-korrosjonsbelegg tilpasser langsiktig organisk medium erosjon

6. Regelmessig inspeksjon og langsiktig anti-korrosjonsvedlikehold

Nedgravde og isolerte installasjonsmiljøer akselererer aldring av ventilens eksterne komponenter, så standardiserte periodiske inspeksjons- og vedlikeholdssykluser må formuleres i henhold til ulike arbeidsforhold for å unngå plutselige tetningsfeil eller overføringsstopp under drift av rørledningen.Forlenget spindelgirflens spjeldventilhar delt utskiftbare slitedeler design, de fleste vedlikeholdsoperasjoner kan fullføres på stedet uten rørledningsavstengning og integrert ventildemontering, noe som i stor grad reduserer varigheten av rørsystemets nedetid forårsaket av vedlikeholdsarbeid.

6.1 Månedlig rutinemessig inspeksjon av deler for girdrift

Åpne bakkens kumlokk eller reservert driftskanal for rørledningsisolasjon, roter håndhjulet frem og tilbake for full åpning og lukking, observer om rotasjonsprosessen har unormal blokkering og unormal friksjonsstøy. Kontroller vinkelskalapekeren til girkassen for å bekrefte at den angitte åpningsgraden stemmer overens med den faktiske strømningsavskjæringstilstanden til skiven. Tørk av overflatestøv og fuktige gjørmeflekker på girkasseskallet, sjekk om det er middels sivespor ved stammepakningens øvre ende, og noter sivemengden for senere pakkeutskifting.

For girkasser installert i underjordiske fuktige inspeksjonsbrønner, tørk av det ytre skallet med en tørr fille hver måned for å fjerne kondenserte vanndråper festet til overflaten, og forhindrer at langvarig fuktig korrosjon av aluminiumslegeringsskalloverflaten produserer perforeringsskader på det indre tetningsfetthulrommet. Hvis håndhjulets rotasjonsmotstand åpenbart øker sammenlignet med forrige inspeksjonsrekord, må tilleggssmørefett sprøytes inn i girkassen gjennom den reserverte fettinjeksjonsdysen.

6.2 Årlig vedlikehold av dyp anti-korrosjon og forsegling

Utfør full korrosjonsinspeksjon av den forlengede utvendige beskyttelseshylsen hvert år, sjekk om det ytre vanntette antirustkveilede materialet har sprekker, faller av og at jordvann siver inn i hylsespalten. Skadede anti-korrosjonsinnpakningsdeler må vikles på nytt med nytt vanntett kveilet materiale, og skjøtegapet er forseglet med anti-rustforseglingslim for å blokkere underjordisk korrosivt medium kontakt med metallskaftet.

Ta ut den aldrende elastiske tetningsringen inne i ventilhuset gjennom flensdemontering under årlig vedlikehold av rørledningens avstengning, erstatt den med en ny tetningsring som passer til middels temperatur og korrosjonsgrad. Kontroller overflateriper og korrosjonsgrad på sommerfuglskiven, poler og reparer mindre rustflekker på skiveoverflaten, og utfør supplerende anti-korrosjonsbelegg før montering på nytt i ventilhuset. Alt erstattet gammelt tetningstilbehør er klassifisert og resirkulert i samsvar med industrielt avfallshåndteringsstandarder uten tilfeldig kassering.

• Månedlig full-slags håndhjulsrotasjonstest for å skjermtransmisjon blokkere skjult fare
• Rettidig ekstra girsmørefett når rotasjonsmomentet øker åpenbart
• Årlig ominnpakning av skadet utvendig vanntett anti-korrosjonslag
• Skift ut aldrende indre tetningsring under regelmessig vedlikehold av rørledningen
